자동 원형 슬롯 만들기

자동 원형 슬롯 버튼

원형 슬롯 옵션은 원형 슬롯 측정을 정의할 수 있게 한다. 이 측정 유형은 라인과 원의 일련을 측정하기 원하지 않거나, 또는 그들에서 교차와 중간지점을 구성하기 원하지 않을때 특히 유용하다. 원형 슬롯을 측정하는데 필요한 최소한의 접촉 수는 육(六)이다.

6 최소 접촉이 있는 원형 슬롯

원형 슬롯 옵션을 사용하기 위해,원형 슬롯을 위한 자동 특성 대화상자를 사용한다(삽입 | 특성 | 자동 | 원형 슬롯).

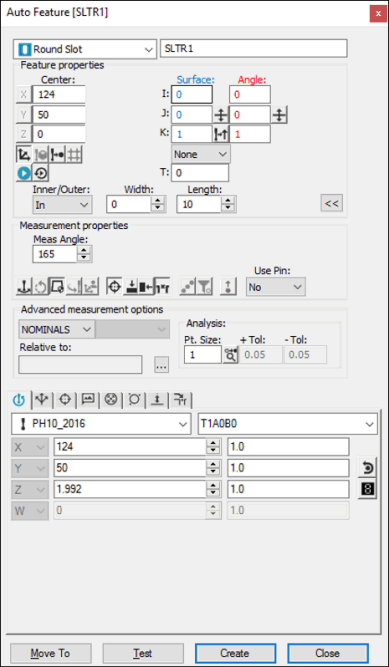

자동 특성 대화 상자 - 원형 슬롯

대화상자가 열린 상태로, 특성을 만들기 위해 이들 방법중 하나를 사용한다.

화면의 표면 데이타 사용

표면 데이타를 사용해서 원형 슬롯 측정을 만들기 위해:

  1. 그래픽 모드 도구바에서, 표면 모드 아이콘 () 을 클릭한다.

  2. 그래픽 디스플레이 창에 보여진 슬롯의 한 부분을 한번 클릭한다.

  3. 대화상자 그리고 프로브 도구상자에 필요한대로 다른 수정을 한다.

  4. 만들기를 클릭한다.

CMM 을 사용해서 표면 데이타를 사용

CMM 으로 표면 데이타를 사용해서 둥근 슬롯 측정을 만들기 위해, 각 호에서 세번 접촉을 한다.

이론상의 값 찾기 옵션을 이 측정 방법을 위한 모드 목록에서 선택해야 한다. 이론상의 값에 관한 상세 정보는, PC-DMIS 핵심 문서에서 "모드 목록" 항목을 본다.

화면에서 와이어 프레임 데이타 사용

와이어프레임 CAD 데이타는 원형 슬롯을 만드는데 또한 사용될 수 있다. 애니메이션된 프로브를 사용해서, 그래픽 디스플레이 창에 보여진 슬롯의 와이어 근처에서 한번 클릭한다.

CMM 과 함께 와이어 프레임 데이타 사용

CMM 으로 와이어 프레임 데이타를 사용해서 원형 슬롯 측정을 만들기 위해, 각 호에서 한번 또는 세번을 접촉한다.

슬롯의 끝을 정의하는 CAD 데이타가 CIRCLE(원) 또는 ARC(호) 유형(즉, IGES 엔티티 100)이면, PC-DMIS 는 자동으로 호에서 두개의 추가 접촉을 수행한다. 양쪽 끝이 모두 이 유형이면, 각 호에서 한개의 접촉은 이 특성 유형을 측정하는데 충분하다.

이론상의 값 찾기 옵션을 이 측정 방법을 위한 모드 목록에서 선택해야 한다. 이론상의 값에 관한 상세 정보는, PC-DMIS 핵심 문서에서 "모드 목록" 항목을 본다.

CAD 데이타 사용 없이

CAD 데이타을 사용하지 않고 원형 슬롯을 만든다면, 각 호형에서 세번의 접촉을 한다 (총 여섯번의 접촉).

데이타 입력

이 방법은 원형 슬롯을 위해 원하는 X, Y, Z, I, J, K 값을 입력할 수 있게 한다.

  1. 특성을 위해 원하는 X, Y, Z, I, J, K 값을 대화상자에 입력한다.

  2. 측정 루틴에 특성을 삽입하기 위해 만들기를 클릭한다.
