자동 구체 버튼
구 판금 옵션은 구 측정을 정의할 수 있게 한다. 이 측정 유형은 작업면과 평행이 아닌 특정 평면에 구가 존재할때 특히 유용하다. 자동 구를 측정하는데 필요한 최소 접촉 수는 4이다.
구체 옵션을 사용하기 위해, 구체를 위한 자동 특성 대화상자를 사용한다 (삽입 | 특성 | 자동 | 구체).

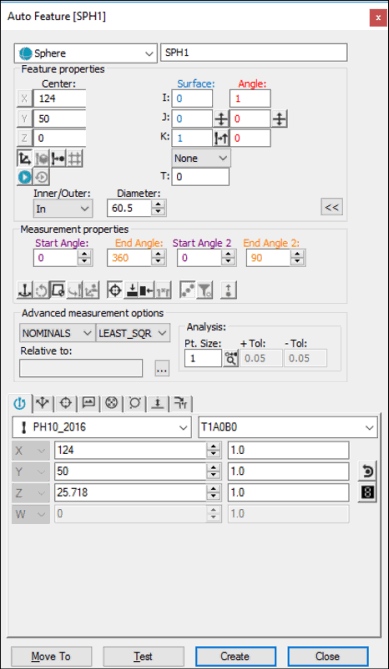

자동 특성 대화상자 - 구체
대화상자가 열린 상태로, 특성을 만들기 위해 이들 방법중 하나를 사용한다.
표면 데이타를 사용해서 구체를 만들기 위해:
그래픽 모드 도구바에서, 표면 모드 아이콘 (
) 을 클릭한다.
그래픽 디스플레이 창에서 구를 클릭한다.
지점이 선택되었을때 대화상자는 선택된 구와 벡터의 값을 보여준다.
CMM 으로 표면 데이타를 사용해서 구를 만들기 위해, 프로브를 사용해서 네개의 지점에서 구를 접촉한다. 만들기 버튼을 선택하기전에 추가의 마우스가 클릭이 감지되면, PC-DMIS 는 측정된 지점 근처에서 최상의 구를 찾는다.
이론상의 값 찾기 옵션을 이 측정 방법을 위한 모드 목록에서 선택해야 한다. 이론상의 값에 관한 상세 정보는, PC-DMIS 핵심 문서에서 "모드 목록" 항목을 본다.
와이어프레임 CAD 데이타를 사용해서 구를 만들기 위해:
측정될 구를 선택한다. PC-DMIS 는 존재하면 선택된 구를 하이라이트한다. (또다른 특성이 선택되면, 두번의 추가 접촉을 수행한다)
정확한 특성이 선택되었는지 확인한다.
대화상자는 구체가 선택되었을때 선택된 DCC 구와 벡터의 값을 보여준다.
구체를 위해 원하는 X, Y, Z, I, J, 그리고 K 값을 입력하기 위해 이 방법을 사용한다.
특성을 위해 원하는 X, Y, Z, I, J, 그리고 K 값을 대화상자에 입력한다.
측정 루틴에 특성을 삽입하기 위해 만들기를 클릭한다.
