"구멍 찾기"거리 계산은 특성 유형에 따라 다르다. 원, 원형 슬롯, 사각형 슬롯, 홈 슬롯 및 다각형 유형의 특성의 경우, PC-DMIS는 다음과 같이 "구멍 찾기" 거리를 계산한다:

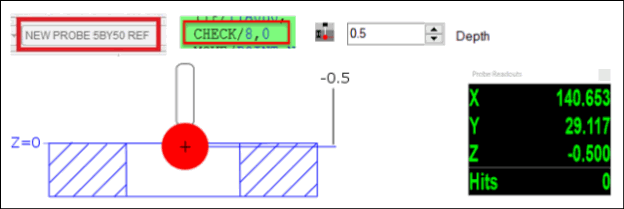

체크 퍼센트 = 0 이면, 팁의 중심이 깊이 거리로 이동한다.
아래의 예에서, 팁의 중심은 특성 내부에서 0.5 mm로 이동한다 (체크 퍼센트 = 0 과 깊이 = 0.5):
"구멍 찾기" 거리의 예

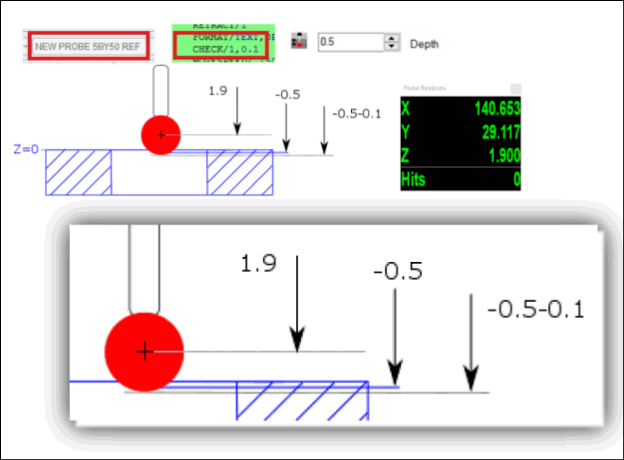

체크 퍼센트 > 0 이고 ≤ 1 이면, 팁의 표면은 깊이 + (체크 * 체크 퍼센트) 거리로 이동한다.
아래의 예에서, 팁의 표면은 특성 내부에서 0.6 mm로 이동한다. 이것은 다음과 같이 계산된다: 0.5 mm 깊이 + (1 mm 체크 * 0.1 퍼센트).
"구멍 찾기" 거리의 예
