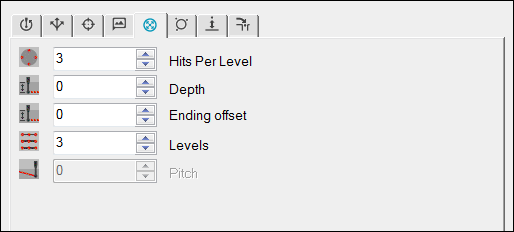

프로브 도구상자- 접촉 경로 속성 탭
접촉 경로 속성 탭은 자동 특성 대화상자 (삽입 | 특성 | 자동) 가 열리고 접촉 프로브가 활성화되었을때 보여진다. 이 탭은 접촉 프로브를 사용하는 자동 특성을 위한 여러 접촉 속성을 변경하기 위해 사용할 수 있는 여러 항목을 포함한다.
이들 속성이 측정에 미치는 영향을 시각화하는 유용한 방법은 접촉 대상 보여주기 아이콘 (
) 을 사용해서 경로와 접촉을 보여주는것이다.
자동 특성 대화상자에서 특성의 유형에 따라, 이 탭은 이들 항목을 하나 이상을 포함하기위해 변경될 수 있다.
이 항목은 라인, 원, 타원, 그리고 원형 슬롯 자동 특성을 지원한다. 그것은 특성을 측정하기 위해 PC-DMIS가 사용하는 접촉 수를 정의한다. 지정한 접촉 수는 시작과 끝 각도 사이의 간격이 동일하다.
원 또는 타원 특성 - 시작과 끝의 각도가 같거나 또는 360 ° 의 배수로 다르면, 시작과 끝 양쪽 지점에서 한 접촉만이 수행된다.

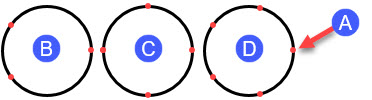

접촉의 위치
(A) - 시작 각도
(B) - 3 접촉
(C) - 4 접촉
(D) - 5 접촉
원형 슬롯 특성 - 접촉의 홀수를 입력하면, PC-DMIS는 자동으로 값을 추가하다. 이것은 슬롯의 측정에서 짝수의 접촉을 할 수 있게 한다. 이 소프트웨어는 슬롯의 양쪽 끝에 있는 반원에서 (접촉 수의) 반을 수행한다. 최소 6개의 접촉을 입력해야한다.
라인 특성 - 접촉의 수를 입력할 수 있다. 입력한 선의 유형과 입력된 값에 따라, PC-DMIS 는 다음을 수행한다:
경계선을 만드는 중이라면, PC-DMIS는 첫번째 및 마지막 접촉이 시작 및 끝 지점에 있도록 계산된 선의 길이를 사용한 다음 선을 따라 동일한 간격으로 접촉을 수행한다.
무한 선 이라면, PC-DMIS 는 입력된 길이 값을 사용하고 선의 방향 벡터를 따라 동등한 간격으로 접촉한다.
길이 값을 입력하지 않으면 (또는 값이 0 이면), PC-DMIS 는 현재의 프로브 팁의 지름을 지점간의 거리로 사용한다.
이 항목은 가장자리 지점, 라인, 원, 타원, 원형 슬롯, 사각 슬롯, 홈 슬롯, 그리고 다각형 자동 특성을 지원한다. 그것은 PC-DMIS 가 특성 자체에서 접촉을 수행하고 그것의 주변 샘플 접촉을 수행하는 곳을 정의한다.
자동요소 |
설명 |
가장자리 지점, 홈 슬롯 |
1, 2 또는 3개의 표본 접촉을 입력하면, PC-DMIS는 측정된 표면 값의 깊이 값을 적용한다.
가장자리 지점을 위한 깊이 A - 목표 접촉 |
원, 타원, 원형 슬롯, 사각 슬롯, 다각형 |
이들 특성의 경우, PC-DMIS는 일반적으로 깊이 값을 IJK 중심선 벡터를 따라 양의 오프셋 거리로 적용한다. 벡터는 각 특성의 중앙지점에서 시작한다. 소프트웨어는 음의 깊이 값을 허용하지만 이것은 이들 특성의 접촉 기반 측정에는 권장되지 않는다. 예를들어, 이들 두 경우를 고려한다:
첫번째 경우의 마이너스 값은 프로브가 특성을 둘러싼 표면 물질로 이동하게 한다, 충돌을 일으킬 수 있다. 프로브가 특성을 올바르게 접촉하도록 하기 위해 두번째 사례에서는 마이너스 값을 원할 것이다, 그러나 플러스 깊이 값은 접촉할 프로브를 위해 어떤 물질도 존재하지 않는 특성 위로 프로브를 이동할 것이다. 중요 고려사항: 중앙선 벡터 (IJK): 특성의 벡터는 특성이 있는 평면의 반대방향을 가리켜야 한다 (2D 특성). 샘플 접촉이 (2D 또는 3D 특성) 포함되면, 그 벡터는 그 샘플 접촉을 위한 접근 벡터를 반영해야 한다. 높이 또는 길이: 특성이 마이너스 값으로 길이 또는 높이를 가지고 있다면, PC-DMIS 는 벡터 방향을 뒤집는다. 플러스 깊이가 적용되는 (IJK’) 벡터의 방향은 이들 조건을 기반으로 변경된다: 외부 특성: 특성의 높이 또는 길이가 0보다 크거나 같은 경우 IJK'= IJK. 특성의 높이 또는 길이가 0보다 작은 경우 IJK'= -IJK. 내부 특성: 내부 특성을 위한 IJK' 는 외부 특성의 반대 방향을 가리킨다. |
라인 |
소프트웨어는 거리를 선의 벡터와 가장자리 벡터에 수직을 이루는 벡터를 따라 양의 값으로 적용된다. 선의 깊이는 현재 좌표계와 관련된 접촉의 방향에 따라 좌우된다. 예를 들면, 전형적인 방향(X/오른쪽, Y/뒤, 그리고 Z/위), 을 사용자가 가지고 있다면 그리고 사용자가 모델의 왼쪽에서 오른쪽으로 첫째와 둘째 접촉을 한다면, 사용자는 플러스 깊이 값을 사용해야한다. 그러나, 사용자가 모델의 오른쪽에서 왼쪽으로 첫째와 둘째 접촉을 한다면, 사용자는 마이너스 깊이 값을 사용해야한다. |
이 항목은 원기둥과 원뿔 자동 특성을 지원한다.
다수의 레벨을 가진 특성을 위해, 그것은 접촉의 첫 레벨의 시작 깊이를 정의한다.
그것은 특성의 상부로부터 오프셋이다.
다른 모든 레벨은 시작 깊이 와 끝 깊이 간에 동등한 간격을 둔다.
이 비디오를 보기 위해 인터넷과 연결되어 있어야 한다.
이 항목은 원기둥과 원뿔 자동 특성을 지원한다.
다수의 레벨을 가진 특성을 위해, 그것은 접촉의 마지막 레벨의 끝 깊이를 정의한다.
그것은 특성의 하부로부터 오프셋이다.
다른 모든 레벨은 시작 깊이 와 끝 깊이 간에 동등한 간격을 둔다.
이 항목은 원기둥과 원뿔 자동 특성을 지원한다.
그것은 특성의 길이와 함께 마지막 행의 위치를 정의한다.
특성의 길이를 정의하지 않으면, 끝 오프셋 값은 마지막 행을 참조한다.
이 항목은 구체 자동 특성을 지원한다.
그것이 사용할 수 있는 모든 행에서 특성을 측정하기 위해 소프트웨어가 사용하는 접촉의 총수를 정의하는것을 제외하고, 그것은 접촉을 설명한것과 같다.
구체를 측정하기 위해 적어도 네개의 접촉이 필요하다.
이 항목은 원기둥과 원뿔 자동 특성을 지원한다.
그것은 특성을 측정하기 위해 소프트웨어가 사용하는 레벨당 접촉의 수를 정의한다.
값이 사(四)이면 레벨당 네개의 접촉이라는 의미가 된다.
원기둥 또는 원뿔을 측정하기 위해 적어도 여섯개 접촉과 두 레벨이 필요하다 (각 레벨에서 세 접촉).
이 항목은 평면 자동 특성을 지원한다.
그것은 평면 특성의 행 또는 링 당 수행된 접촉수를 정의한다.
소프트웨어는 사각형 패턴의 행을 사용한다.
이 소프트웨어는 방사형 패턴의 링을 사용한다.
평면을 측정하기위해 최소 세번의 접촉을 사용해야한다.
이 항목은 다각형 자동 특성을 지원한다. 그것은 다각형 특성의 면당 수행된 접촉의 수를 정의한다.
이 항목은 원기둥, 원뿔 그리고 구 자동 특성을 지원한다. 그것은 특성을 측정하기 위해 소프트웨어가 사용하는 레벨의 수를 정의한다. 1보다 큰 정수를 사용할 수 있다. 소프트웨어는 첫번째 레벨의 접촉을 시작 깊이에 그리고 마지막 레벨의 접촉을 끝 깊이에 배치한다.
원기둥 또는 원뿔의 경우, 소프트웨어는 특성의 시작 깊이 와 끝 깊이 사이의 레벨 간격을 동일하게 한다.
구의 경우, 소프트웨어는 자동 특성 대화상자에서 시작 각도 2 와 끝 각도 2 값 사이의 레벨 간격을 동일하게 한다.
평면의 경우, 레벨의 수와 접촉의 수는 소프트웨어가 자동 평면을 만드는데 사용하는 총 접촉 수를 결정한다.
이 항목은 원과 원기둥 자동 특성을 지원한다. 나사산으로된 구멍과 볼트를 위해, 경각 값(또한 "인치당 나선"으로 알려진)은 특성의 축을 따라 나선간의 거리를 정의한다. 이것은 나선으로된 구멍과 볼트을 더 정확하게 측정할 수 있게 한다. 값이 0 을 제외한 어떤 값이라면, PC-DMIS 는 자동 특성 대화 상자에서 시작 각도와 끝 각도 값을 사용해서 특성의 이론상의 축을 따라 간격을 둔 특성의 접촉을 수행한다.
다양한 나선 크기를 위한 경각 값에 관한 상세 정보는, (ASME 표준과 같은) 타당한 권한을 참조하시오.
원 특성 - 표준 (시계 방향) 나선 패턴을 따르기 위해, 시작과 끝의 각도(즉, 720 - 0) 를 역으로 바꿔야 하고 측정을 플러스 경각(傾角)에서 마이너스 경각으로 바뀌도록 만들기 위해서는, 경각의 값을 마이너스로 만들어야 한다.
예: 원의 주위에 동등한 간격을 둔 네개의 접촉으로 원을 측정하고 있다면:
첫째 접촉은 시작 각도에서 그리고 입력 깊이에서 수행된다.
두번째 접촉은 첫번째 접촉의 90 도 회전에서 그리고 (깊이 – ((접촉수-1)/총 접촉수 * 경각)) 의 깊이에서 수행된다.
셋째 접촉은 (깊이 – ((접촉수-1)/총 접촉수 * 경각)) 의 깊이로 첫번째 접촉의 180 도 회전에서 수행된다.
나머지 접촉도 같은 패턴을 따른다.
원통 특성 - 예: 원통 주위에 동일한 간격을 둔 네 접촉의 두 레벨로 원통을 측정한다고 가정한다:
각 레벨에서 첫 접촉은 시작 각도에서 그리고 입력 깊이에서 수행된다.
두번째 접촉은 첫 접촉의 90 도 회전한 곳에서 그리고 (깊이 - (접촉수-1)/레벨당 접촉수# * 경각) 의 깊이에서 수행된다.
셋째 접촉은 첫 접촉에서 180 도 회전한 곳에서 그리고 (깊이 – (접촉수-1)/레벨당 접촉수# * 경각) 의 깊이에서 수행된다.
나머지 접촉도 같은 패턴을 따른다.
이 항목은 평면과 구체 자동 특성을 지원한다. 그것은 특성을 측정하기 위해 소프트웨어가 사용하는 행의 수를 정의한다.
