자동 특성 스캔 방법 및 레거시 스캔은 4 축 스캔이라는 추가 표시란이 있다.

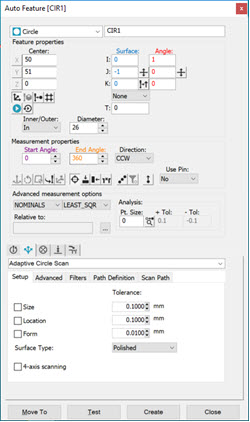

조정 원 스캔을 위한 4 축 스캔 옵션이 있는 원 자동 특성 대화상자

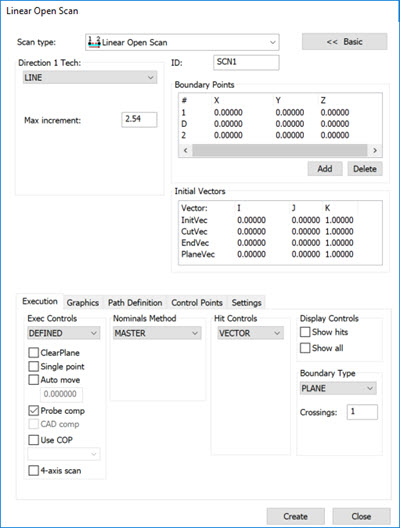

4 축 스캔 옵션이 있는 열린 선형 스캔 대화상자
이 기능은 PC-DMIS 오프라인 모드에서 사용할 수 있다. 온라인 상태인 경우, 이 기능을 사용하기위해 다음의 조건을 충족해야한다:
아날로그 프로브 또는 HP-O 레이저 프로브를 사용해야한다.
기술 서버 버전 1.5에 연결된 I++ 클라이언트 시스템 인터페이스와 Leitz B5 컨트롤러가 있는 CMM을 사용해야한다.
회전 테이블을 활성화해야한다.
이 기능의 주요 목적은 정의된 스캔을 위한 것이다. 정의되지 않은 모드(CIR)에서 측정 방법 스캔으로 자동 특성 원의 4 축 스캔 옵션을 사용할 수 있다.
이 옵션을 사용하기위해, 일반 스캔과 마찬가지로 일반적인 방법으로 부품 또는 특성을 스캔한다. 완료될 때, 4 축 스캔 표시란을 선택한다. PC-DMIS는 필요한 모든 계산과 이동을 수행한다.
컨트롤러가 스캔 궤도의 곡률에서 변경사항에 반응할 시간을 갖도록 밀도 점을 높게 설정해야함을 유의한다. 스캔 절차 전반에 걸쳐 PC-DMIS가 부품과의 접촉을 돕기 위해 스캔 속도를 또한 낮출 수 있다. 이것은 스캔 궤도에 높은 곡률이 포함된 구부러진 표면뿐만 아니라 거친 표면에도 필요하다.
회전 테이블의 회전을 계산하기위해 4 축 스캔 전략은 스캔 점 벡터를 사용한다. 따라서, 소프트웨어가 스캔 궤도를 생성한 후, CAD 뷰에서 시각적으로 벡터를 확인해야한다. 스캔 벡터의 방향이 올바른지, 방향의 변경 사항이 원활한지 확인한다. 급격한 변경은 컨트롤러의 불안정성을 초래할 수 있다.
모든 특성 벡터가 거의 수직일 때 (벡터는 회전 테이블의 평면에서 계산된다), 소프트웨어는 스캔 궤도를 이 평면에 투영한다. 소프트웨어는 스캔하는 동안 회전 테이블 각도를 위해 이들 새 벡터를 사용한다.
예를들어, 이 특별한 경우의 목적은 수직으로 지향된 원통형 부품의 상단에 있는 원을 스캔할 때이다. 이 경우, 부품이 회전 테이블에서 회전하고 스캔을 수행하는 동안 프로브가 한 위치에 머문다.
