수동으로 스캔 대화상자
부품의 표면을 수동으로 스캔해서 수동의 스캔 방법은 지점 측정을 정의할 수 있게 한다. 이것은 사용자 컨트롤된 CMM 측정 접촉을 원할때 특히 유용하다.
두가지 유형의 수동 스캔이 있다.
접촉 트리거 프로브 (TTP) 를 사용하는 수동 스캔
하드 프로브를 사용하는 수동 스캔
수동 스캔 수행을 시작하기 위해, 프로브 모드 도구바에서, PC-DMIS 를 수동 모드 (
)로 배치한다음 스캔 서브메뉴에서 사용가능한 수동 스캔 유형중 하나를 선택한다. 이들은 다음을 포함한다:

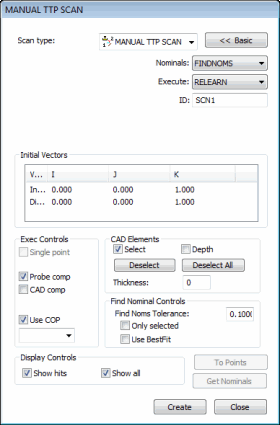

수동 TTP (TTP 를 사용하고 있을때만 존재함)
거리 고정
시간 고정
시간/거리 고정
바디 축
다중 섹션(&M)...
수동 자유 형식...
적절한 수동 스캔 대화상자가 열린다. 이들 대화상자의 옵션에 관한 일반 정보는, PC-DMIS 핵심 문서의 "부품 스캔" 단락에서 "스캔의 일반 기능 대화상자" 단락을 본다.
