원기둥 특성을 스캔하기 위해, BASICSCAN 대화 상자에서 CYLINDER 탭을 열기위해 삽입 | 스캔 | 원기둥 을 선택한다:

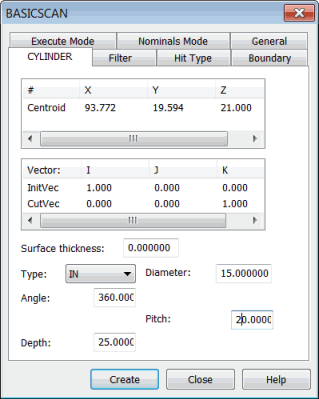

BASICSCAN 대화상자 - CYLINDER 탭
이 탭은 원기둥의 지름과 경각과 같은 매개변수를 사용하고, 컨트롤러가 스캔을 실행할 수 있게 한다.
원기둥 방법:
필터 탭의 거리 를 활성화한다.
접촉 유형 탭의 벡터 유형을 활성화한다.
경계 탭에 지정되는 경계 조건이 필요하지 않다.
# 열의 중심 매개변수는 스캔 실행을 제어한다. 이 지점은 실행이 시작되는 원기둥 중앙이다. 원통 중심을 직접 입력할 수 있다, 또는 그것을 기계 또는 CAD에서 얻을 수 있다.
원기둥 기본 스캔을 정의
이들 방법중 하나로 원기둥 기본 스캔을 정의할 수 있다:
직접 값을 입력한다. "원통 기본 스캔 - 유형 값 방법" 을 본다.
원기둥에서 지점들을 측정한다. "원기둥 기본 스캔 - 측정된 지점 방법" 을 본다.
그래픽 디스플레이 창의 CAD 모델에서 원기둥을 클릭한다. "원통 기본 스캔 - 표면 데이타 방법" 또는 "원통 기본 스캔 - 와이어 프레임 데이타 방법" 을 본다.
스캔을 만들때, PC-DMIS 는 그것을 편집창에 삽입한다. 다음은 편집창의 원기둥 기본 스캔을 위한 명령 라인의 예이다:
SCN1 =BASICSCAN/CYLINDER,NUMBER OF HITS=80,SHOW HITS=NO,SHOWALLPARAMS=YES
<25.399,25.4,0>,CutVec=0,0,1,IN
InitVec=-1,0,0,DIAM=25.4,ANG=360,PITCH=5,DEPTH=0,THICKNESS=0,
PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,1
EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO
BOUNDARY/
HITTYPE=VECTOR
NOMS MODE=MASTER
스캔 종료
