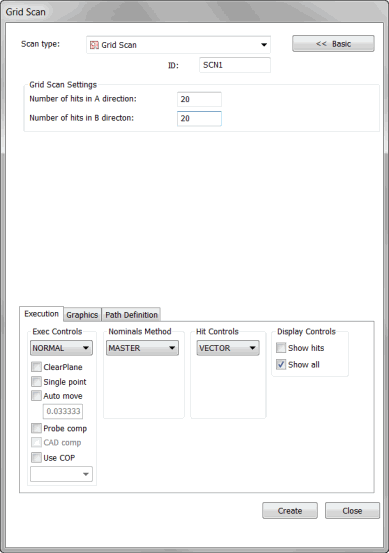

격자 스캔 대화상자
UV 스캔과 유사한 격자 스캔은 보여지는 직사각형내에서 지점으로 이루어진 격자를 만든다음 그 지점들을 선택된 표면 위에 투영할 수 있게 한다. UV 와 격자 스캔은 선택된 영역내에서 그들이 지점의 구성하기와 간격두기의 방법은 유사하다. 그러나, UV 스캔은 CAD 모델로 정의한대로 UV 간격을 사용한다. 현재 CAD 방향으로 격자를 만들기 위해, 그리고 CAD 표면에 지점을 투영하기 위해 격자 스캔을 사용할 수 있다.
이들 두 이미지를 고려한다:
그림 1 - 2D 회전된 부품에서 UV 스캔
그림 2 - 2D 회전된 부품에서 격자 스캔
그림 1 은 2D 회전된 샘플 블록의 상부 표면에서 UV 스캔을 보여준다. 그림 2 는 격자 스캔으로 동일한 블록을 보여준다. 그림 1 의 UV 축이 선택된 표면의 XY 축과 어떻게 일치되는지 알 수 있다. 격자 스캔은 이것을 하지 않는다; 대신에, 지점은 직사각형의 뷰와 일치하게 된다. 만들어졌을때, 격자 스캔은 부품 방향과 상관없이, 선택된 표면에 지점들을 만든다.
격자 스캔을 만들기 위해
TTP 프로브를 사용가능하게 한다.
CAD 모델을 입체 모드로 놓는다.
PC-DMIS 를 DCC 모드로 놓는다.
격자 스캔 대화 상자 (삽입 | 스캔 | 격자) 를 연다.
사용자지정 이름을 사용하고자 한다면 ID 상자에 스캔명을 입력한다.
스캔에 포함하기 원하는표면 위의 화면의
직사각형을 클릭하고 끌어온다. 이 직사각형은 CAD 표면에 투영될 격자의 경계를 정의한다.
그래픽 탭에서, 선택 표시란을 선택한다.
스캔할 표면 또는 표면들을 클릭한다. PC-DMIS 는 그들을 선택했을때 선택된 표면 을 하이라이트한다.
접촉 컨트롤 영역 의 접촉 유형 목록으로부터 취할 타당한 접촉의 유형을 선택한다. 벡터 또는 표면을 선택할 수 있다.
격자 스캔 설정 영역에서, A 와 B 방향으로 몇개의 접촉이 동일 간격을 두게 될지와 선택된 표면에 놓여질지를 정의한다.
필요하면 다른 옵션을 수정한다. MASTER 만이 이론상의 값 목록에서 선택될 수 있다.
그래픽 디스플레이 창에서 CAD 모델에 스캔의 미리보기를 만들기 위해 경로 정의 탭 의 이론상의 경로 영역에서 만들기 버튼을 선택한다. PC-DMIS 는 CAD 모델에 지점들을 그릴것이다. 직사각형의 경계가 다른 표면을 포함할지라도, 선택하지 않았던 표면에는 지점들을 그리지 않을 것이다.
필요하면, 개개의 지점을 삭제할 수 있다. 이것을 수행하기 위해, 이론상의 경로 영역에서 한번에 하나씩 그들을 선택하고 삭제 키를 누른다.
필요하다면, 스캔에 다른 수정을 한다.
만들기 버튼을 클릭한다. PC-DMIS 는 편집창에 스캔을 삽입한다 그리고 그래픽 디스플레이 창의 모델의 표면에서 프로브가 따를 루트(경로) 를 그린다.
