라인 기본 스캔 수행하기

라인을 따라 표면을 스캔하기 위해, 삽입 | 스캔 | 라인 을 선택한다. BASICSCAN 대화상자의 라인 탭이 나타난다:

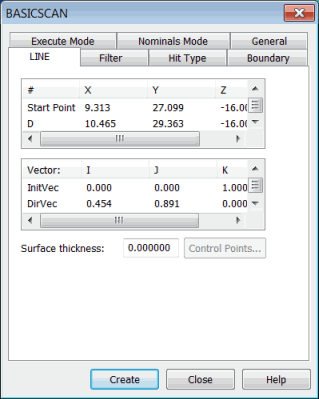

BASICSCAN 대화상자 - LINE 탭

이 스캔은 시작지점, 방향 지점, 그리고 끝지점이 필요하다. 그것은 라인을 위해 시작과 끝 지점을, 그리고 절단 평면을 계산하기 위해 방향 지점을 사용한다. 프로브는 항상 스캔하는 동안 절단 평면내에 남는다.

라인 기본 스캔은 또한 실행을 위한 다음의 벡터를 사용한다:

• InitVec: 초기 접촉 벡터는 스캔의 절차에서 첫 지점의 표면 벡터를 나타낸다.

• CutVec: 절단 평면 벡터는 시작과 끝 지점 사이의 InitVec 와 라인의 벡터곱(외적)이다. 끝 지점이 없다면, 시작 지점과 방향 지점 사이의 라인이 사용된다.

• EndVec: 끝 벡터는 라인 스캔의 끝 지점에서 접근 벡터이다.

• DirVec: 방향 벡터는 시작 지점에서 방향 지점까지의 벡터이다.

절단 벡터는 초기 접촉 벡터의 벡터곱 (외적)이고 시작과 끝 경계 지점 사이의 라인이다.

라인 기본 스캔을 정의

1. # 열에서 시작 지점을 선택한다음 값을 입력하기 위해 그것을 두번 클릭하거나 또는 선택된 표면에서 지점을 선택하기 위해 CAD 모델을 클릭한다.

2. # 열에서 방향 지점 (D)을 선택한다음 값을 입력하기 위해 그것을 두번 클릭하거나 또는 선택된 표면에서 지점을 선택하기 위해 CAD 모델을 클릭한다.

3. # 열에서 끝 지점을 클릭한다음 값을 입력하기 위해 그것을 두번 클릭하거나 또는 선택된 표면에서 지점을 선택하기 위해 CAD 모델을 클릭한다.

4. 필요한대로 벡터를 수정한다.

5. 필요하면 BASICSCAN 대화상자의 다른 탭에 옵션을 기입한다, 그런다음 OK 를 클릭한다. PC-DMIS 는 편집창에 라인 스캔을 삽입한다.

라인 기본 스캔의 편집창 명령 라인은 다음과 같다:

SCN5 =BASICSCAN/LINE,NUMBER OF HITS=16,SHOW HITS=NO,SHOWALLPARAMS=YES

<194.592,96.658,0>,<208.587,92.377,0>,CutVec=0.2925585,0.9562476,0,

DirVec=0.9562476,-0.2925585,0

InitVec=0,0,1,EndVec=0,0,1,THICKNESS=0,PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0

FILTER/DISTANCE,1

EXEC MODE=RELEARN

BOUNDARY/PLANE,<208.587,92.377,0>,PlaneVec=-0.9562476,0.2925585,0,Crossings=1

HITTYPE=VECTOR

NOMS MODE=NOM,10

스캔 종료
