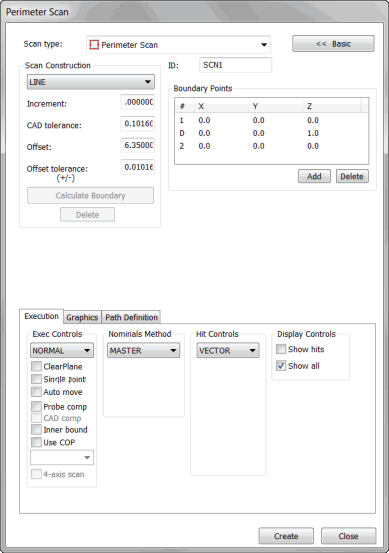

주변(주위) 스캔 대화상자
삽입 | 스캔 | 주변(주위) 스캔은 그들이 실행전에 완전히 CAD 데이타로부터 만들어지기 때문에 다른 선형 스캔들과는 다르다. 스캔의 이 유형은 CAD 표면 데이타만이 존재할때만 사용가능하다. 그것은 PC-DMIS 가 시작되기 전에 그것이 정확히 어디로갈지를 알수 있게 한다 (작은 오류를 발생시키더라도).
샘플 외부 주변(주위) 스캔
주변(주위) 스캔의 두가지 유형
주변 스캔의 두가지 유형은 사용될 수 있다:
외부 스캔은 선택된 표면 경계 또는 경계들의 외부를 따른다. 외부 스캔은 단독 스캔을 수행하기 위해 다수의 표면 경계를 가로질러 이동할 수 있다.
내부 스캔은 주어진 표면내에서 경계 곡선을 따른다. 곡선의 이들 유형은 일반적으로 구멍, 슬롯, 또는 볼트와 같은 특성을 정의한다. 외부의 스캔과 같지 않게, 내부 스캔은 단독 표면의 내부로 한정된다.
아래의 그림 (스캔 1 과 스캔 2) 은 주변(주위) 스캔의 양쪽 유형을 보여준다.
스캔 1 에서, 네개의 표면이 선택되었다. 각 표면는 또다른 표면에 접(인접)한다, 그러나 각 표면의 외부는 합성 경계 (연속된 (끊기지 않은) 빨간색 외부 라인에 의해 나타낸)를 구성한다. 오프셋 거리는 합성 경계 (끊긴 빨간색 라인에 의해 나타낸) 로부터 스캔이 오프셋될 값이다.
스캔 1
A - 면 1
B - 면 2
C - 면 3
D - 면 4
스캔 2, 에서 구멍의 경계는 내부 주변 스캔의 경로를 만든다.
스캔 2
외부 또는 내부 스캔을 만들기 위한 절차는 같고 아래에서 설명된다:
주변 스캔을 만들기 위해:
주변(주위) 스캔 대화 상자 (삽입 | 스캔 | 주변(주위)) 를 연다.
사용자지정 이름을 사용하고자 한다면 ID 상자에 스캔명을 입력한다.
내부 주변 스캔을 위해, 실행 탭에서 내부 경계 표시란을 선택한다.
경계를 만드는데 사용할 표면을 선택한다. 다수의 표면을 선택하면, 그들이 스캔에 의해 이동되는 순서와 동일한 순서로 표면을 선택해야 한다. 필요한 표면을 선택하기 위해:
선택 표시란이 그래픽 탭에서 선택되었는지 확인한다.
스캔에 사용하고자하는 표면을 순서대로 클릭한다. 그것을 선택할때 각 표면은 하이라이트된다.
원하는 면이 선택한 후, 선택 표시란을 지운다.
스캔이 시작할 경계에 가까운 표면을 클릭한다. 이것은 시작 지점이다.
스캔이 실행될 방향으로 두번째 동일 표면을 클릭한다. 이것이 방향 지점이다.
원한다면, 스캔이 끝날 지점을 클릭한다. 이 지점은 선택적이다. 끝 지점을 주지 않으면, 스캔은 그것의 시작 지점에서 끝날것이다.
PC-DMIS 는 끝지점을 자동으로 제공한다. 이 끝 지점이 사용되지 않으면, 그것을 삭제한다. 그것을 삭제하기 위해, 경계 지점 목록에서 번호(기본값은 2 이다)를 하이라이트하고 삭제 버튼을 클릭한다.
스캔 구성 영역에 타당한 값을 입력한다. 이들은 다음을 포함한다:
증분 상자
CAD 공차 상자
오프셋 상자
오프셋 공차 (+/-) 상자
경계 계산 버튼을 선택한다. 이 버튼은 PC-DMIS 가 스캔을 만들 경계를 계산한다. 경계의 오렌지 점들은 주변 스캔에서 접촉이 수행된 장소를 나타낸다.
경계 계산은 비교적 신속한 절차가 되어야 한다.
경계가 정확해 보이지 않으면, 삭제 버튼을 클릭한다. 이것은 경계를 삭제할 것이고 또다른 경계가 만들어지게 할 것이다.
경계가 부정확하게 나타나면, 그것은 일반적으로 CAD 공차가 증가되어야 한다는것을 의미한다.
CAD 공차를 변경한 후, 경계를 재계산하기 위해 경계 계산 버튼을 클릭한다.
주변(주위) 스캔을 계산하기 전에 경계가 정확한지 확인한다 왜냐하면 경계를 재계산하는것 보다 스캔 경로를 계산하는것이 더 오래 걸리기 때문이다.
오프셋 값이 정확한지 확인한다.
경로 정의 탭의 이론상의 경로 영역에서 만들기 버튼을 클릭한다. PC-DMIS 는 그런다음 스캔을 실행하기 위해 사용될 이론상의 값을 계산할 것이다. 이 절차는 시간이 오래 걸리는 알고리즘을 사용한다. 선택된 표면의 복잡성과 계산중인 지점의 수에 따라, 스캔의 경로를 계산하기 위해 시간이 좀 걸릴 수 있다. (오분 정도의 기다림은 흔히 있는 일이다.) 스캔이 정확하게 나타나지 않으면, 제안(계산)된 스캔 경로를 삭제하기 위해 실행취소 버튼을 클릭한다. 필요하면 오프셋 공차 값을 바꾸고 스캔을 재계산한다.
필요하면, 개개의 지점을 삭제할 수 있다. 이것을 수행하기 위해, 이론상의 경로 영역에서 한번에 하나씩 그들을 선택하고 삭제 키를 누른다.
주변 스캔을 만들고 그것을 편집창에 저장하기 위해 만들기 버튼을 클릭한다. 그것은 다른 스캔들과 같이 실행될 것이다. PC-DMIS 의 자동 손목 방법이 사용가능하게 되었지만 조정된 팁을 가지고 있다면, PC-DMIS 는 그것이 조정해야 하는 새로운 프로브 팁을 추가할때 메시지를 보여줄것이다. 다른 모든 경우에 PC-DMIS 는 그것이 필요한 팁 각도에 가장 가까운 조정된 팁을 사용해야할지 또는 필요한 각도로 새로운 비 조정된 팁을 추가할지의 여부를 물을 것이다.
구멍 회피에 관한 주석
실행 탭의 실행 컨트롤 영역에서 정의된 모드가 주변 스캔으로 구멍 회피를 지원하지 않는다는것을 유의한다. 이 실행 모드로 스캔의 경로에 어떤 구멍도 있지 않게 한다. 구멍이 있다면, 경로를 조정하거나 또는 표준 실행 모드로 전환한다.
