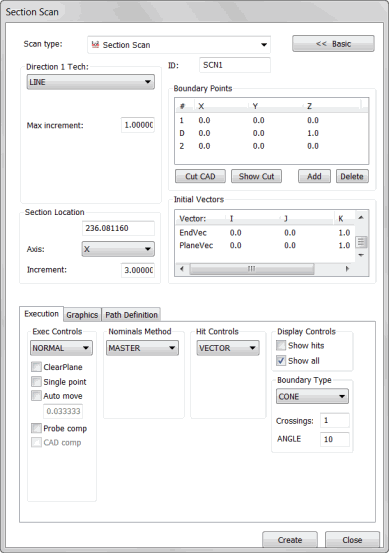

부분 스캔 대화 상자
삽입 | 스캔 | 부분 스캔은 열린 선형 스캔과 아주 유사하다. 그것(스캔)은 부품에서 라인을 따라 표면을 스캔한다. 스캔의 이 유형은 CAD 표면 데이타만이 존재할때만 사용가능하다. CAD 표면 데이타로, PC-DMIS 는 부분에서 시작지점과 끝 지점을 찾을 것이다. 부분 스캔은 라인의 시작과 끝 지점을 사용하고, 방향 지점을 또한 포함한다. 프로브는 항상 스캔하는 동안 절단 평면내에 남을것이다.
방향 테크닉의 부분 스캔에는 세가지 유형이 있다
구멍 찾기와 생략하기
부분 스캔은 부품을 따라 스캔하는 동안 구멍을 찾은 다음 그들을 건너뛰는(생략하는) 능력을 가진다. 스캔의 이 유형은 CAD 기술자 에 의해 화면에 그려진 "부분 라인" 을 선택한다음 스캔을 계속할 수 있게 한다.
고정된 축을 따르는 다수의 스캔
부분 스캔 사용의 한가지 장점은 고정된 축을 따라 다수의 스캔을 할 수 있는 기능이다.
X 축을 따르는 특정 증가에서 Y 축을 따라 라인을 스캔하고자한다고 가정하자. 따라서:
X = 5.0 에서, 첫번째 라인을 스캔하고자 한다.
X = 5.5 에서, 두번째 라인을 스캔하고자 한다.
X = 6.0 에서, 세번째 라인을 스캔할것이다.
여러 선형 열린 스캔으로 이것을 할 수 있다, 그러나 증가 스캔의 이들 유형은 부분 스캔으로 해낼 수 있다.
이것을 수행하기 위해, 부분 축을 X 축으로 그리고 부분 증가를 0.5 로 부분 스캔을 설정할 것이다. 추가 매개변수 또한 지정되어야 한다 ("선형 열린 상급 스캔 수행하기" 를 본다). 스캔이 측정된 후, PC-DMIS 는 지정한 증가에 의해 다음 부분으로 이동된 모든 경계 지점과 함께 부분 스캔 대화 상자를 다시 보여줄것이다.
샘플 부분 스캔
부분 스캔을 만들기 위해
TTP 또는 사용가능한 아날로그 프로브를 가지고 있는지 확인한다.
PC-DMIS 를 DCC 모드로 놓는다.
서브메뉴로부터 삽입 | 스캔 | 부분 을 선택한다. 부분 스캔 대화상자가 나타난다.
사용자지정 이름을 사용하고자 한다면 ID 상자에 스캔명을 입력한다.
첫 방향을 위해 타당한 SECTION 유형을 방향 1 Tech 목록에서 선택한다. 선택된 기술에 따라, 타당한 증가와 각도 값을 최대 증가, 최소 증가, 최대 각도, 와 최소 각도 상자에 입력한다.
스캔이 다수의 표면을 가로지른다면, "그래픽 탭" 제목에서 설명한대로 선택하기 확인란을 사용해서 표면 선택하기를 고려한다.
1 지점 (시작 지점), D 지점 (스캔의 방향), 그리고 부분 스캔을 위한 2 지점 (끝 지점) 을 추가한다. 이것은 스캔하기 원하는 라인을 선택할 것이다. "경계 지점 영역" 제목에서 설명한대로 타당한 절차를 따라서 이들 지점을 선택한다.
CAD 절단 버튼을 선택한다. 이것은 스캔을 소구분으로 자른다, 그리고 PC-DMIS 가 생략할 위치를 보여줄 것이다(표면 위의 (구멍과 같은) 장애(물) 때문에). 경계 지점을 다시 보여주기 위해 경계 보여주기 버튼을 클릭할 수 있다.
부분 위치 영역에서, 다음을 한다:
축 목록에서, 그 다음의 부분 스캔이 증가할 축을 선택한다.
모든 경계 지점을 위해 지정하기 원하는 그 축의 위치 값을 입력한다.
증가 상자에 증가 값을 입력한다. 이것은 만들기 버튼을 클릭한 후 PC-DMIS 가 스캔을 이동할 값이다.
접촉 컨트롤 영역 의 접촉 유형 목록으로부터 취할 타당한 접촉의 유형을 선택한다.
초기 벡터 영역의 벡터에 필요한 변경을 한다. 이것을 수행하기 위해, 벡터를 두번 클릭하고 스캔 항목을 수정 대화상자에서 변경을 한다음 부분 스캔 대화상자로 돌아가기 위해 OK 를 클릭한다.
이론상의 값 방법 영역의 이론상의 값 목록을부터 타당한 이론상의 모드를 선택한다.
이론상의 값 방법 영역의 공차 상자에서, 적어도 프로브의 반지름을 보정하는 공차 값을 입력한다.
실행 컨트롤 영역에서 실행 목록으로부터 타당한 실행 모드를 선택한다.
얇은 부품을 사용하고 있다면, 그래픽 탭 의 두께 상자에 부품의 두께를 입력한다.
필요하면, 실행 탭의 영역에서 표시란을 선택한다.
아날로그 프로브를 사용하고 있다면, 스캔을 최적으로 실행하기 위해 컨트롤 지점 탭 사용을 고려한다.
그래픽 디스플레이 창에서 CAD 모델에 스캔의 미리보기를 만들기 위해 경로 정의 탭의 이론상의 경로 영역에서 만들기 버튼을 클릭한다. 부분 스캔을 만들었을때, PC-DMIS 는 시작 지점에서 스캔을 시작할 것이다, 그리고 그것이 경계 지점에 도달할때까지 선택한 방향을 따르고, 구멍은 생략할 것이다.
필요하면, 개개의 지점을 삭제할 수 있다. 이것을 수행하기 위해, 이론상의 경로 영역에서 한번에 하나씩 그들을 선택하고 삭제 키를 누른다.
원한다면, 스프라인 경로에 이론상의 경로를 일치하기 위해 동일 탭에서 스프라인 경로 영역을 사용한다.
필요하면, 스캔에 추가 수정을 한다.
만들기 버튼을 클릭한다. PC-DMIS 는 편집창에 스캔을 삽입한다.
스캔이 만들어진 후, PC-DMIS 는 지정된 증가로 선택된 축을 따라 경계 지점을 이동한다. 그것은 그래픽 디스플레이 창에서 새로운 경계를 보여준다. 그것은 또다른 부분 스캔을 만들기 위해 부분 스캔 대화상자를 다시 사용할 수 있게 한다.
