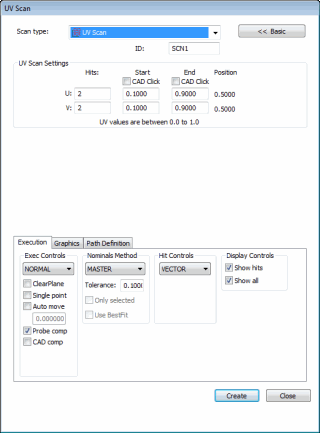

UV 스캔 대화상자
삽입 | 스캔 | UV 스캔은 알려진 CAD 모델의 면에서 지점의 행을 쉽게 스캔할 수 있게 한다 (패치 스캔과 유사함). 이 스캔은 많은 설정이 필요하지 않다 왜냐하면 그것은 CAD 모델으로 정의한대로 UV 간격을 사용하기 때문이다.

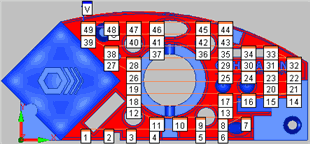

레이블된 각 접촉을 가진 UV 스캔
PC-DMIS 가 이 대화상자를 사용해서 UV 스캔을 설정할때, 그것은 CAD 에서 각 지점을 얻고 각 지점을 위한 이론상의 데이타를 사용한다.
UV 스캔 만들기 위해
TTP 프로브를 사용가능하게 한다.
CAD 모델을 입체 모드로 놓는다.
PC-DMIS 를 DCC 모드 로 놓는다.
UV 스캔 대화상자 (삽입 | 스캔 | UV)를 연다.
사용자지정 이름을 사용하고자 한다면 ID 상자에 스캔명을 입력한다.
그래픽 탭에서, 선택 표시란을 클릭한다.
스캔할 표면을 클릭한다. PC-DMIS 선택된 표면을 하이라이트 한다. PC-DMIS 는 CAD 모델에서 각 축의 방향을 나타내는
U 와 V 를 보여준다.
그래픽 탭에서, 선택 표시란을 선택해제 한다.
시작 CAD 클릭 표시란을 UV 스캔 설정 영역 에서 선택한다.
스캔의 시작 지점을 지정하기 위해 선택된 지점을 한번 클릭한다. 표면을 클릭한 곳은 또한 UV 스캔이 시작할 곳을 나타낸다. 이것은 스캔을 위한 직사각형 영역을 위한 첫번째 모서리를 정의한다.
UV 스캔은 다수 표면의 스캔을 현재 지원한다. 다수 표면을 스캔하기 위해, 그들을 스캔하고자하는 순서로 스캔될 표면을 클릭한다. PC-DMIS 는 표면의 수와 U 와 V 방향 화살표을 나타내는 수를 보여준다. 실행중에, PC-DMIS 는 UV 스캔을 첫번째 표면에서, 그런다음 두번째 표면 그리고 기타에서 실행한다.
끝 CAD 클릭 표시란을 UV 스캔 설정 영역에서 선택한다.
스캔의 끝 지점을 지정하기 위해 선택된 지점을 다시 클릭한다. 다시, PC-DMIS 는 CAD 모델에서 U 와 V 를 보여줄것이다. 이것은 스캔을 위한 두번째 직사각형 영역을 정의한다.
PC-DMIS 는 클릭한 지점을 기반으로 U 와 V 축 양쪽을 따라 시작과 끝 지점을 자동으로 결정한다. U 와 V 행의 시작과 끝 값을 전환해서 스캔 방향을 변경할 수 있다. UV 공간은 전체 표면을 나타내기 위해 0.0 과 1.0 사이의 수를 사용한다. 그래서 대부분의 경우에서, 0.0, 0.0 은 1.0, 1.0 에서 반대쪽의 대각선 모서리에 있다. 그러나, 다듬어진(잘린) 표면은 양쪽 U 와 V 방향으로 0.0 보다 큰 값으로 시작할 수 있고 1.0 보다 작은 값으로 끝날 수 있다.
접촉 컨트롤 영역 의 접촉 유형 목록으로부터 취할 타당한 접촉의 유형을 선택한다. 벡터 또는 표면을 선택할 수 있다.
필요하면 다른 옵션을 수정한다.
그래픽 디스플레이 창에서 CAD 모델에 스캔의 미리보기를 만들기 위해 경로 정의 탭 의 이론상의 경로 영역에서 만들기 버튼을 선택한다. PC-DMIS 는 지점이 선택되어야 하는 CAD 모델에 그린다. UV 스캔이 방해가 되는 (지연시키는) 구멍을 표면을 따라 자동으로 생략한다는것을 유의한다.
필요하면, 개개의 지점을 삭제할 수 있다. 이것을 수행하기 위해, 이론상의 경로 영역에서 한번에 하나씩 그들을 선택하고 삭제 키를 누른다.
필요하면, 스캔에 추가 수정을 한다.
만들기 버튼을 클릭한다. PC-DMIS 는 편집창에 스캔을 삽입한다 그리고 그래픽 디스플레이 창의 모델의 표면에서 프로브가 따를 루트(경로) 를 그린다.
