CAD 모델은 이 버전의 PC-DMIS와 함께 온다. 또한 이 지침서는 다음이 있다고 가정한다:

• 밑판 고정구

• Hexagon 테스트 블록에 연결할 수 있는 기둥과 같은 원통형 고정구

원한다면 부품을 테이블 위에 직접 놓고 고정구를 무시할 수 있다. 그러나, 프로브가 측면의 특성을 측정하기에 충분한 여유공간이 없을 수 있다.

고정구와 부품 연결

이 실제 부품이 없는 경우, 측정할 수 있는 여러 원과 원뿔이 있는 유사한 부품을 사용할 수 있다.

1. 원통 고정구를 나사산 밑판 고정구 또는 CMM 테이블 자체에 연결한다.

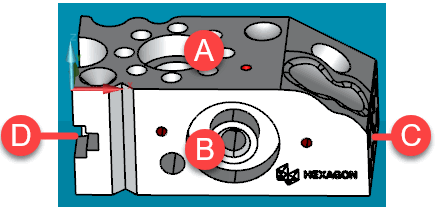

2. Hexagon 테스트 블록을 나사산 원통 고정구의 상단에 연결한다.

3. 프로브가 위와 앞 면에 쉽게 접근할 수 있도록 테스트 블록을 CMM 테이블에 맞춘다.

오프라인 사용자의 경우

1. 원통 고정구를 나사산 밑판 고정구 또는 CMM 테이블 자체에 연결한다.

2. Hexagon 테스트 블록을 나사산 원통 고정구의 상단에 연결한다.

3. 프로브가 위와 앞 면에 쉽게 접근할 수 있도록 테스트 블록을 CMM 테이블에 맞춘다.

프로브 연결

확장 부분과 CMM의 수직 램에 접촉 프로브의 루비 팁이 있는 프로브 몸체를 부착한다. 나중에 PC-DMIS에서 프로브를 정의할 수 있도록 사용하는 하드웨어 구성 요소를 기록한다.

• CMM의 전원이 켜져 있지 않으면, "CMM 시작 및 원점 복귀" 항목을 계속한다.

• CMM의 전원이 켜져 있고, 원점 복귀되었고, PC-DMIS를 시작한 경우, "새 측정 루틴 만들기" 를 계속한다.
