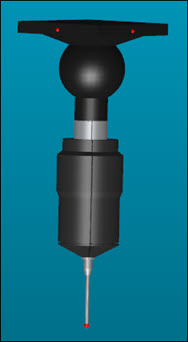

이 지침서는 50mm 대에 2mm 루비 팁이 있는 조정된 PH10MQH 색인 가능 프로브를 사용한다. 여기의 정보는 유사한 프로브를 선택하거나 만드는 방법을 설명한다.

프로브 유틸리티 대화상자가 열리지 않으면, 그것을 열기위해 삽입 |하드웨어 정의 | 프로브 를 선택한다.

프로브 유틸리티 대화상자로 유사한 접촉 프로브를 선택하거나 생성해야한다.

일부 조정된 프로브 팁이 있는 프로브 유틸리티 대화상자

OK 클릭할때, PC-DMIS는 부품을 측정하기위해 해당 프로브를 사용한다.

프로브 정의 방법에 관한 상세 정보는, "프로브의 설정과 사용" 단락에서 "프로브 정의" 를 참조한다.

기존 프로브를 선택하기위해

1. 프로브 유틸리티 대화상자로, 프로브 파일 목록의 드롭 다운 화살표를 선택한다.

2. 프로브를 선택한다. 이 항목의 위에서 언급된 두개의 조정된 프로브 팁이 있어야한다. 조정된 프로브 파일은 활성 팁 목록에 그들 팁 옆에 별표가 없다.

3. 팁 T1A0B0을 선택한다.

4. OK 를 선택한다.

새 프로브를 만들기위해

프로브 유틸리티 대화상자로, 아래 절차를 따른다. 이 절차는 사용할 프로브, 확장 및 프로브 팁 각도를 선택할 수 있게 한다. 프로브 설명 영역은 알파벳 순으로 사용가능한 프로브 옵션을 보여준다.

1. 대화상자 상단 근처 프로브 파일 상자에서, 프로브의 이름을 입력한다.

2. 프로브 설명 영역에서, 다음의 문을 선택한다: 프로브가 정의되지 않았다.

3. 프로브 설명 목록에서, 원하는 프로브 헤드를 선택하고 Enter 를 누른다.

4. "빈 연결 #1" 라인을 선택하고 프로브를 구성할때까지 계속 필요한 프로브 부품을 선택한다.

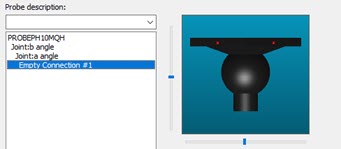

빈 연결 #1 라인

5. 완성된 프로브는 이 항목의 맨 위에 언급된 두 조정된 프로브 팁이 있어야한다.

6. 프로브를 저장하고 프로브 유틸리티 대화상자를 닫기위해 완료될때, OK 버튼을 클릭한다. PC-DMIS 는 이 프로브를 가리키는 편집창에 LOADPROBE 명령을 삽입한다.

7. 도구바 영역에서, 설정 도구바를 찾고 프로브 팁 목록을 본다. 정의된 프로브 팁도 여기에 나타난다.

프로브 마법사를 열고 그 방법으로 프로브를 정의하기 위해 마법사 도구바에서 프로브마법사 아이콘 () 을 또한 클릭할 수 있다. 프로브 마법사는보다 간단한 인터페이스를 사용해서 프로브를 정의하는것을 돕는다.
