단계 12: 추가 특성 선택

특성을 측정하기위해 프로브로 접촉을 수행한것과 함께, 측정 루틴에 특성을 추가하기위해 QuickFeature 기능을 사용할 수 있다. QuickFeatures는 부품을 위한 CAD 모델이 있는 경우 특성을 추가하는 편리한 방법을 제공한다.

윗면 - 여덟 원 (CIR2 - CIR9)의 볼트 구멍 패턴 추가

이 프로세스는 볼트 구멍 패턴에서 측정 루틴에 여덟 원 특성을 추가한다.

1. 그래픽 모드 도구바에서, 이동 모드 을 선택한다.

2. 그래픽 모델에서, 그것(1)을 선택하기위해 상단 면을 클릭한다. 그것은 하이라이트된 밝은 파란색으로 바뀐다.

3. Shift 키를 누른 상태에서 포인터를 작은 원형 특성 위로 이동한다. 이 지침서는 윗면의 하단 가장자리에 가장 가까운 원을 사용한다. 이것은 해당 표면(2)의 해당 지름의 모든 원형 특성을 하이라이트한다.

4. 모든 그들 특성이 노란색으로 하이라이트될때, 하이라이트된 원형 특성 (3)을 만들기 위해 특성을 클릭한다.

PC-DMIS는 여덟개의 모든 원 특성 (CIR2 ~ CIR9)을 편집창에 삽입한다.

5. 측정 방법 위젯 (그것이 나타나는 경우)에서, 특성을 저장하기위해 모두 적용 버튼을 클릭한다:

윗면 - 두개의 중첩된 큰 내부 원통(CYL1 및 CYL2) 추가

이 프로세스는 서로 중첩된 두 내부 원통 특성을 측정 루틴에 추가한다.

1. 그것을 선택 취소하기위해 상단 면을 다시 클릭한다.

2. Shift 키를 누른 상태에서 포인터를 큰 내부 원통의 안쪽 면 위로 이동한다. 원통을 선택하기위해 부품을 확대해야 할 수 있다:

3. 원통이 노란색으로 하이라이트될 때, 특성을 만들기위해 원통을 클릭한다. PC-DMIS 는 편집창에 CYL1을 삽입한다.

4. 측정 방법 위젯에서, 특성을 저장하기위해 모두 적용 ()을 클릭한다:

5. QuickFeatures를 사용하고 더 작은 중첩된 내부 원통에서 위의 과정을 반복한다:

PC-DMIS 는 편집창에 CYL2 를 삽입한다.

앞면 - 외부 원통(CYL3) 추가

이 프로세스는 앞면의 외부 원통 특성을 측정 루틴에 추가한다.

1. Shift 키를 누른 상태에서 포인터를 앞면 외부 원통의 바깥쪽 면 위로 이동한다.

2. 포인터가 원통을 노란색으로 하이라이트할 때, 특성을 만들기위해 원통을 클릭한다. PC-DMIS 는 편집창에 CYL3 을 삽입한다.

3. 측정 방법 위젯에서, 특성을 저장하기위해 모두 적용 ()을 클릭한다:

앞면 - 내부 원통(CYL4) 추가

이 프로세스는 앞면의 내부 원통 특성을 측정 루틴에 추가한다.

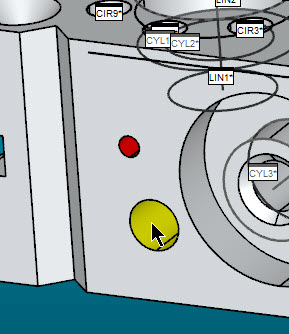

1. 앞면에서, 상단면의 중앙 구멍 바로 아래에 있고 상단면의 중앙에 수직인 내부 원통을 찾는다.

2. Shift 키를 누른 상태에서 포인터를 원통의 안쪽 면 위로 이동한다.

3. 포인터가 원통을 노란색으로 하이라이트할 때, 특성을 만들기위해 원통을 클릭한다. PC-DMIS 는 편집창에 CYL4 을 삽입한다.

4. 측정 방법 위젯에서, 특성을 저장하기위해 모두 적용 ()을 클릭한다:

QuickFeatures 에 관한 상세 정보는, PC-DMIS 핵심 문서의 "자동 특성 만들기" 장에서 "QuickFeatures 만들기" 항목을 본다.

다음 단계로 이동: "기존 특성에서 새 특성 구성".
