이 영역은 CAD와 그래픽 설정 대화상자(수정 | 그래픽 디스플레이 창 | 화면 컬러) 의 컬러 탭 에 적용된다.
하이라이트 영역은 선택한 항목을 위해 또는 표면 또는 곡선 위에 포인터를 놓을 때 PC-DMIS가 사용하는 컬러를 변경할 수 있게 한다. 컬러를 변경하기위해, "컬러를 변경하기 위해" 항목에서 설명된 지시를 따른다.
선택 - 이 옵션은 CAD 모델에서 도형 특성을 선택할때 PC-DMIS가 사용하는 색상을 제어한다. 일반적으로 구성 그리고 측정과 같은 작업을 위해 CAD 모델에서 특성을 선택해야한다. PC-DMIS는 특성을 실행할 때 하나씩 자동으로 특성을 선택한다.

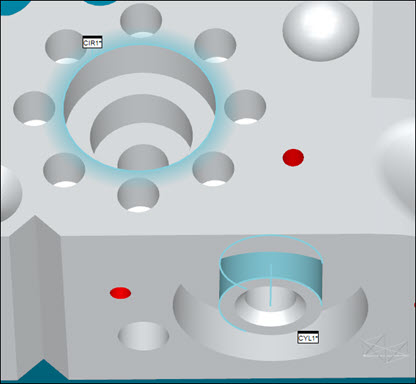

선택된 원 (2D 특성) 및 선택된 원통 (3D 특성)
마우스 오버 - 이 옵션은 포인터를 CAD 모델의 도형 특성 위로 이동할때 PC-DMIS가 사용하는 하이라이트 색상을 제어한다. PC-DMIS는 일반적으로 QuickFeatures를 만들때 이 색상을 사용한다. (QuickFeatures 만들기에 대한 상세 정보는, "자동 특성 만들기"장의 "QuickFeatures 만들기"를 참조한다.) PC-DMIS 는 또한 QuickFeatures를 만들기위해 끄는 라인에 이 색상을 사용한다. (빠른 스캔 기능에 대한 정보는, PC-DMIS CMM 문서에서 "스캐닝" 장에서 "빠른 스캔 만들기" 를 참조한다.
QuickFeature 작업 중의 기본 마우스 오버 색상
