원형 런아웃

원형 흔들림 사양은 특성의 표면 단면이 데이타 축을 중심으로한 완벽한 원이 되는 것에서 벗어날 수 있는 정도를 제어한다.

실제 값:
단면의 경우, 이것은 두 원 사이의 최소 거리이다. 이들 원은 데이타 축을 중심으로하고 데이타 축에 수직이다. 그들은 그들 사이의 전체 단면을 포함한다.

이 원 흔들림 사양이 있다고 가정한다:

위의 사양으로, 단면 중 하나의 실제 값은 다음과 같다:

실제 부품 표면은 실선을 사용하고 실제 데이타는 점선을 사용하며, 단면의 표면을 포함하는 가장 작은 공차 영역은 음영 영역에 보여진다. 공차 영역은 실제 데이타 축과 정확히 동축이다. 전체 특성의 실제 값은 모든 단면의 최악의 실제 값이다.

마지막으로, 단면 중 하나에 대한 측정 값 (DEFAULT 데이타 수학 사용)은 다음과 같다:

측정된 공차 영역은 측정된 데이타 축과 정확히 동축이다. 이 경우, 측정 지점이 충분히 조밀하게 측정되지 않아서 측정된 값이 실제 값보다 작다. 전체 특성에 대한 측정 값은 모든 단면에서 최악의 측정 값이 될 것이다.

허용된 특성 유형

표면 데이타가 있는 원형, 원통, 원뿔 또는 평면 특성을 사용할 수 있다. 표면 데이타가 있는 원, 원통, 원뿔 및 평면에 대한 상세 정보는, "표면 데이타 유무에 따른 특성 유형"을 참조한다. 이들 특성은 데이타 축과 이론상의 동심이어야한다.

원형 특성

측정 값:
이것은 두 원 사이의 거리이다. 원은 그들 사이의 모든 측정 점을 포함한다. 원은 데이타 축을 중심으로하고 데이타 축에 수직이다.

일반적으로, 두 원은 동일 평면 상에 있다. 이것은 표면의 원뿔 각이 0 이라는 것을 의미한다. 그러나, 명령의 "원뿔 반각"옵션은 원뿔 표면을 지정할 수 있도록 한다. 이 경우, PC-DMIS는 공차 영역이 이론상의 표면에 수직이되도록 두 원을 움직인다. 원뿔 반각은 공차 영역이 아닌 이론상의 표면의 각도를 나타낸다.

이들 내부 및 외부 규칙은 일반적인 기본값을 나타내도록 선택되었다. 대부분의 경우, 외부 원 벡터는 원뿔 정점—양의 각을 가리킨다. 또한, 대부분의 경우, 내부 원 벡터는 원뿔 정점—양의 각에서 멀어진다.

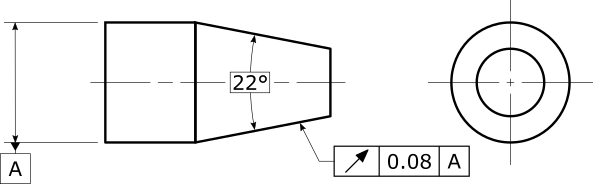

다음의 사양이 있고 (원뿔 특성을 사용하는 것이 좋지만) 원뿔을 일련의 원으로 측정하기로 결정했다고 가정한다:

그런 경우, 원은 바깥 쪽 원이므로 원의 벡터가 오른쪽 (원뿔 꼭지점을 향함)을 가리키는 경우, 원뿔 반각은 +11°로 설정되어야 한다. 원의 벡터가 왼쪽을 가리키면 (원뿔 꼭지점에서 멀어짐) 원뿔 반각은 -11°로 설정되어야한다.

원통형 특성

이 도형 공차는 원통형 특성의 데이타를 여러 단면으로 나눈다. 공차는 각 단면에서 흔들림을 계산한다. 최악의 실제 단면을 찾을 가능성을 최대화하기위해, 단면이 많은 원통을 측정하는 것이 좋다.

측정 값:
전체 특성에서, 이것은 최악의 단면 측정 값이다. 단면으로 측정된 데이타를 측정하지 않은 경우, PC-DMIS에서 오류가 발생한다.

원뿔 특성

이 도형 공차는 원뿔 특성의 데이타를 여러 단면으로 나눈다. 공차는 각 단면에서 흔들림을 계산한다. 그것은 각 공차 영역이 이론상의 표면에 수직이 되게 한다. 최악의 실제 단면을 찾을 가능성을 최대화하기위해, 단면이 많은 원뿔을 측정하는 것이 좋다.

측정 값:
전체 특성에서, 이것은 최악의 단면 측정 값이다. 단면으로 측정된 데이타를 측정하지 않은 경우, PC-DMIS에서 오류가 발생한다.

평면 특성

이 도형 공차는 평면 특성의 데이타를 데이타 축 주위의 하나 이상의 원형 부분으로 나눈다. 공차는 각 공차 영역이 이론상의 표면에 수직이 되게 한다. 최악의 실제 원형 단면을 찾을 가능성을 최대화하기위해, 원형 단면이 많은 평면을 측정하는 것이 좋다.

측정 값:
전체 특성에서, 이것은 최악의 원형 부분의 측정 값이다. 데이타 축 주위에 있는 원형 부분에서 측정된 데이타를 측정하지 않은 경우, PC-DMIS에 오류가 발생한다.

유효성 규칙

데이타 참조 프레임은 명확한 데이타 축을 설정해야한다.

허용 수정자

없음. 이 도형 공차는 수정자를 허용하지 않는다.

사용 가능한 옵션

원형 특성의 경우, "원뿔 반각"옵션은 원이 원통 표면 대신, 원뿔 표면의 단면을 나타낼 수 있도록 한다. 이것은 공차 영역의 방향을 조정한다. 양과음의 원뿔 반각은 이론상의 원뿔 개방 방향이 이론상의 원의 벡터와 평행 또는 반 평행인지 여부를 제어할 수 있도록 한다.

양의 원뿔 반각을 가진 내부 원의 경우, 원 벡터는 작은 원뿔 직경에서 더 큰 원뿔 직경까지를 가리킨다. 음의 원뿔 반각은 그 반대다. 이 규칙은 대부분의 사용자에게 양의 각도가 가장 일반적인 경우가 되기 때문에 선택되었다.

양의 원뿔 반각을 가진 외부 원의 경우, 원 벡터는 큰 원뿔 직경에서 더 작은 원뿔 직경까지를 가리킨다. 음의 원뿔 반각은 그 반대다. 이 규칙은 대부분의 사용자에게 양의 각도가 가장 일반적인 경우가 되기 때문에 선택되었다.

적어도 하나의 데이타 특성이 표면 데이타가 있는 경우, 데이타 수학 유형은 데이타 특성의 표면 데이타에서 측정된 데이타를 계산하는 방법을 제어한다. 상세 정보는, "PC-DMIS가 데이타를 해결하고 사용하는 방법"을 참조한다.
