데이타 참조를 사용하기 전에, 그것을 측정 루틴에서 정의해야한다. 데이타 정의 명령으로 이 작업을 수행할 수 있다. 데이타 참조를 정의하고 이 명령을 만들기위해, 메뉴에서, 삽입 | 측정 | 데이타 정의를 선택한다.

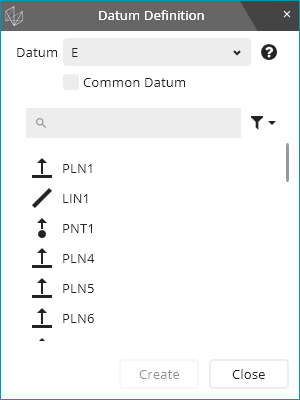

데이타 정의 대화상자가 나타난다:
데이타 상자에서, 데이타 이름을 입력하거나 선택한다.
데이타 특성 목록에서, 하나 이상의 데이타 특성을 선택한다.
하나의 특성을 선택하면, 데이타 참조는 단일 데이타를 나타낸다. 해당 특성을 선택한 후, PC-DMIS는 동일한 특징을 가진 다른 특성만을 보여주도록 특성 목록을 필터한다. 예를 들어, 지름이 25mm 인 원을 선택하면, 그것은 동일한 지름의 다른 원으로 목록을 필터한다. 따라서, 데이타 참조가 데이타 패턴을 나타내도록 유사한 특성을 추가로 쉽게 선택할 수 있다.
만들기를 클릭한다.
필요하면, 추가 데이타 및 공통 데이타를 만들기위해 대화 상자를 계속 사용한다.
데이타 - 이 상자는 데이타 참조의 이름을 정의한다. 일반적으로 E와 같은 단일 문자이거나 BG와 같은 몇개의 문자 순서이다.
공통 데이타 - 이 표시란은 공통 데이타를 정의할 수 있도록 한다. 이 표시란을 선택하면, 특성 목록은 더이상 특성을 보여주지 않는다; 대신, 이미 정의한 데이타를 보여준다. 예를 들어, 공통 데이타 A-B를 정의하기위해, 먼저, 데이타 A를 정의한 다음, 데이타 B를 정의하고, 마지막으로 공통 데이타 A-B를 정의한다.
명령 모드에서 데이타 정의 명령의 편집 창 구문은 다음과 같다:
DATDEF/A,FEATURES=PLN2,,
