평탄도 사양은 특성이 완벽하게 평탄한 상태에서 벗어날 수 있는 정도를 제어한다. 즉, 평탄도는 특성이 얼마나 평평한지 계산한다. PC-DMIS는 평면의 평탄도 사양만을 지원한다.
실제 값:

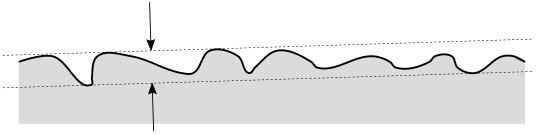

이것은 그들 사이의 전체 표면을 포함하는 두 평행 평면 사이의 최소 거리이다.
측정된 값:
이것은 그들 사이의 모든 측정된 점을 포함하는 두 평행 평면 사이의 거리이다. 최적 맞춤 루틴은 두 평면의 표면 법선을 결정한다. 측정 불확실성, 측정한 점 수 및 접촉을 수행한 위치에 따라, 이것은 실제 값보다 크거나 작을 수 있다. 다음은 측정된 점의 수가 너무 적어서 측정 된 값이 실제 값보다 작은 경우를 보여준다:
표면 데이타가 있는 평면 특성을 사용할 수 있다. 표면 데이타가 있는 평면에 대한 상세 정보는, "표면 데이타 유무에 따른 특성 유형"을 참조한다.
없음. 이 도형 공차는 수정자를 허용하지 않는다.
사용 가능한 옵션
공차 영역 수학 유형은 최적 맞춤 루틴을 제어한다:
DEFAULT - 이것은 최소 영역 최적 맞춤 평면을 계산한다 (최소-최대라고도 함). 그것은 표면 데이타를 사용해서 가장 작은 측정 값을 찾는다. 점이 밀도가 높고 정확도가 높으면, 측정된 값이 실제 값과 거의 비슷하기 때문에, 사양과 수학적으로 매우 유사하다.
LSQ - 이것은 최소 제곱 최적 맞춤 평면을 계산하고 최적 맞춤 평면의 편차 제곱의 합을 최소화한다. 이 옵션은 더 큰 측정 값을 생성한다 (측정값은 DEFAULT 옵션보다 더 작다). 그러나 일반적으로 이 옵션은 더 빨리 계산된다.
다음은 평탄도 공차에 대한 보고서 예이다.
단위별 표시란을 선택하면, 평탄도는 두 부분이 있다. 첫번째 (상위) 부분은 위에서 설명한것과 같이 전체 평탄도이다. 하위 부분은 단위의 크기, 모양 및 방향을 정의하는 단위별 평탄도이다. 단위별 공차는 공차 특성의 가능한 모든 단위가 얼마나 평탄한 지 제어한다.
귀하는 다음을 수행할 책임이 있다:
정사각형 또는 직사각형 단위를 선택한다.
각 단위의 크기를 선택한다.
단위 방향을 제어한다.
단위 방향 제어
단위 방향 벡터는 평면 표면 내에서 단위 방향을 제어한다. 항상 정규화되고 항상 평면의 이론상의 표면 법선에 수직이다. 단위 방향 대화 상자의 특성 제어 프레임 탭에서 단위 방향 버튼을 사용하여 벡터를 수정할 수 있다. 상세 정보는, "특성 제어 프레임 탭"의 "단위 방향"을 참조한다. 직사각형 단위를 사용하는 경우, 방향 벡터는 단위 영역의 첫번째 측정 방향을 나타낸다. 예를 들어, 단위 면적이 5x3이면 단위 방향 벡터는 5에 해당한다. 정사각형 단위를 사용해서, 벡터는 정사각형의 변 중 하나의 방향을 나타낸다.
실제 값:
개념적으로, 전체 공차 특성은 겹치는 단위의 무한한 수로 나뉜다: 각 단위는 정의된 단위 크기, 모양 및 방향이 있다. 각 단위는 자체 평탄도 실제 값이 있다. 전체 특성의 평탄도 실제 값은 최악의 단위의 실제 값이다.
측정된 값:
측정 점의 부분 집합을 포함하는 매우 많은 수의 겹치는 단위가 있다. 주어진 단위에 대한, 측정된 값은 두 평행 평면 사이의 최소 거리이다. 이들 평면은 그들 사이의 측정된 점의 단위의 부분 집합을 포함한다. 이것은 DEFAULT 공차 영역 수학 유형과 동일하다. 최소 제곱 공차 영역 수학 유형은 단위별 공차에 사용할 수 없다.
전체 특성에 대한 측정 값은 최악의 단위의 측정 값이다.
도형 공차 명령이 사용하는 알고리즘은 가능한 모든 단위를 확인하지 않는다. 대신, 최악의 단위를 지능적으로 검색한다. 그것은 항상 최악의 단위를 찾는다. 가능한 모든 단위를 확인하는 것보다 훨씬 적은 계산 시간으로 이것을 수행할 수 있다.
PC-DMIS 2020 R2 이상에서는, 단위 방향을 제어할 수 있다. 단위 방향 벡터는 부품 좌표에 있다. 이전 버전에서, XactMeasure 단위당 평탄도를 사용하여, 단위 방향을 제어할 수 없었다. 또한, 단위는 부품 좌표계가 아닌 기계 좌표계에 정렬되었다.
PC-DMIS 2020 R2 이상에서는 단위 별 평탄도 알고리즘은 제한적이다. 이것은 알고리즘이 항상 최악의 단위를 찾는다는 것을 의미한다. 이전 버전에서, XactMeasure 단위별 평탄도는 많은 단위를 계산했지만, 항상 최악의 단위를 찾지 못했다.

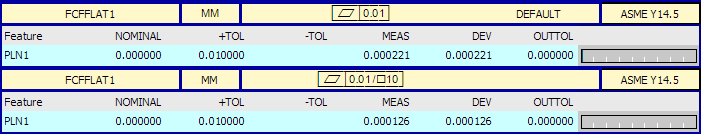

다음은 단위별 평탄도 공차에 대한 보고서 예이다. 상위 레이블은 전반적인 평탄도를 위한 것이고 하위 레이블은 단위별 평탄도를 위한 것이다.
