1. 메쉬 명령 대화상자를 보여주기 위해 주요 메뉴에서 삽입 | 메쉬 | 특성 을 선택한다. 메쉬 도구바 (뷰 | 도구바 | 메쉬)의 메쉬 버튼 ()에서 이 옵션을 사용할 수 있다. PC-DMIS는 메쉬 명령 대화 상자를 보여준다.

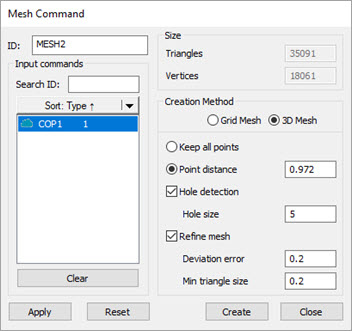

메쉬 명령 대화상자 -3D 메쉬 생성 방법

2. 목록에서 함께 연결될 특성과 점구름을 선택한다.

3. 만들기 방법 부분에서 3D 메쉬 옵션을 선택한다.

4. 필요하면 메쉬 매개변수 부분의 옵션을 업데이트한다:

• 모든 점 유지 - 이 옵션을 선택할 때, 메쉬를 만들기위해 PC-DMIS는 점구름의 모든 점을 사용한다.

모든 점 유지 옵션을 선택할 때, PC-DMIS는 점구름을 메쉬하는데 더 많은 처리 시간이 필요하다.

• 점 거리 - 이 값은 소프트웨어가 메쉬의 각 삼각형의 정점을 만드는데 사용하는 인접 점 사이의 최소 거리를 정의한다.

점 거리 옵션은 기본 설정이고 선호 설정이다. 이 옵션을 선택할 때, PC-DMIS는 이 크기의 "격자"를 메쉬에 투영하고 각 격자 요소에서 가장 좋은 점만 사용한다.

• 구멍 감지 표시란 - 이 표시란이 선택될 때, PC-DMIS 는 가장자리 크기 값을 기반으로 지점을 제외시킬 때를 결정한다.

• 구멍 크기 - 이 설정은 스캔 동안 최소 구멍 또는 간극 크기를 정의한다. 이 옵션에 대한 상세 정보는, 이 문서의 "데이타 필터 영역" 항목을 참조한다.

• 메쉬 재조정 표시란 - 이 표시란이 선택될 때, 다음의 매개변수는 만들어지는 메쉬를 재조정한다:

• 편차 오류 - 입력된 값은 지점이 메쉬 구성에서 얼마나 멀리 벗어날수 있고 여전히 메쉬에 포함될 수 있는지를 결정한다.

• 최소 삼각형의 크기 - 입력된 값은 계산되는 지점을 기반으로 삼각형의 최소 크기를 결정한다.

5. 메시 명령 대화상자에서 이루어진 변경사항을 적용하기 위해 적용 을 클릭한다. 새로운 메시 명령을 만들기 위해 만들기 를 클릭한다.

1. 메쉬 명령 대화상자를 보여주기 위해 주요 메뉴에서 삽입 | 메쉬 | 특성 을 선택한다. 메쉬 도구바 (뷰 | 도구바 | 메쉬)의 메쉬 버튼 ()에서 이 옵션을 사용할 수 있다. PC-DMIS는 메쉬 명령 대화 상자를 보여준다.

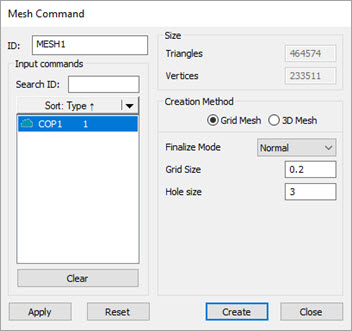

메쉬 명령 대화상자 - 그리드 메쉬 생성 방법

크기 부분은 메시 특성에서 정의된 삼각형과 정점의 수를 상세 설명한다.

생성 방법 부분은 그리드 메쉬 와 3D 메쉬 생성 방법 중에서 선택할 수 있게 한다.

2. 목록에서 함께 연결될 특성과 점구름을 선택한다.

3. 만들기 방법 부분에서 그리드 메쉬 옵션을 선택한다.

4. 목록에서 완결 모드 옵션을 선택한다. 선택한 옵션은 PC-DMIS가 메쉬 디스플레이를 줄이고 평활화하는 양을 정의한다. 사용 가능한 옵션들은 다음과 같다:

• 정밀 (최소 평활 량)

• 법선

• 평활화 (최대 평활량)

이 옵션에 대한 상세 정보는, 이 문서의 "점구름 디스플레이 영역" 항목을 참조한다.

5. 그리드 크기 값을 입력한다. 이것은 메쉬 표시 그리드에 있는 각 삼각형의 크기를 정의한다. 이 옵션에 대한 상세 정보는, 이 문서의 "점구름 디스플레이 영역" 항목을 참조한다.

6. 구멍 크기 값을 입력한다. 이 설정은 스캔 동안 최소 구멍 또는 간극 크기를 정의한다. 이 옵션에 대한 상세 정보는, 이 문서의 "데이타 필터 영역" 항목을 참조한다.

7. 메시 명령 대화상자에서 이루어진 변경사항을 적용하기 위해 적용 을 클릭한다. 새 그리드 메쉬 명령을 만들기 위해 만들기 를 클릭한다.
