메쉬 연산자 대화상자를 열기 위해 메쉬 도구바 (보기 | 도구바 | 메쉬) 에서 메쉬 연산자 버튼 (
) 을 클릭한다. 대화상자는 또한 메뉴 (삽입 | 메쉬 | 연산자) 에서 열 수 있다.
아래에 보여진 메쉬 연산자 명령은 메쉬 개체에서 다른 작업을 수행한다. 이들 명령의 단위는 측정 루틴에 의해 정의된다.
메쉬 라이센스는 이 옵션을 사용하거나 보기위해 활성화되어야 한다.
메쉬 연산자를 만들기위해:
메쉬 연산자 대화상자를 열기 위해 메쉬 도구바 (보기 | 도구바 | 메쉬) 에서 메쉬 연산자 버튼 () 을 클릭한다. 대화상자는 또한 메뉴 (삽입 | 메쉬 | 연산자) 에서 열 수 있다.
메쉬 개체가 존재하지 않으면 PC-DMIS는 메쉬 연산자 버튼을 비활성화한다. 빈 메쉬 개체를 만들기위해 메쉬 버튼 (
)을 클릭한다.

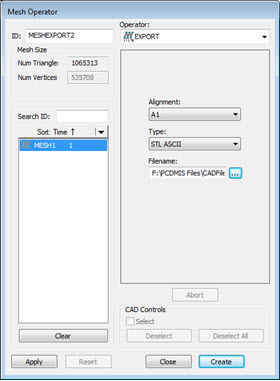

메쉬 연산자 대화상자
연산자 목록에서 작성할 연산자 유형을 선택한다.
특성 목록 상자에서 메쉬를 선택한다.
사용할 옵션을 선택한다. 사용 가능한 옵션은 선택한 연산자 유형에 따라 다르다.
만들기를 클릭한다. PC-DMIS는 편집 창에 명령을 삽입한다. 예를들어, EXPORT 연산자 명령은 MESH/OPER,EXPORT 이다.
메쉬 보내기 연산자를 위한 명령의 예는 다음과 같다:
MESHEXPORT1=MESH/OPER,EXPORT,FORMAT=STL ASCII,FILENAME=F:\TRAINING\TEST1_STL.STL,
REF,MESH1,,
