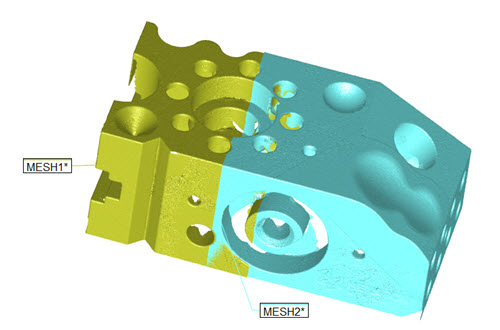

메쉬에서 메쉬 좌표일치 기능은 일부가 겹치는 두개의 각각 다른 참조 프레임에 수집된 하나의 메쉬를 또다른 메쉬에 최적 맞춤 좌표일치를 수행할 수 있게 한다. 일반적인 예는 동일 부품 방향으로 스캔될 수 없는 부품의 영역을 나타내는 두 메쉬 명령의, 두 스캔이다.
좌표일치는 두 단계로 완료된다:
두 메쉬의 겹친 영역에서 지점의 쌍이 선택되는 어림 좌표일치.
두번째 메쉬를 참조 메쉬로 최대한 가깝게 이동하려하는 조정된 최적맞춤.
메쉬에서 메쉬 좌표일치에 메쉬를 만들기 위해, 다음을 수행한다:
좌표일치를 수행하는데 사용하는 측정 루틴에서 두개 이상의 메쉬 명령이 있는지 확인한다. 이들 요소는 두 메쉬가 정렬되어야 한다.
삽입 | 메쉬 | 좌표일치 메뉴 옵션을 선택한다. ALIGNMENT/START 와 ALIGNMENT/END 명령 사이에 편집창의 명령 모드로 MESHMESHBF 명령을 입력해서 이 대화상자를 또한 사용할 수 있다. 대화상자가 나타난다:

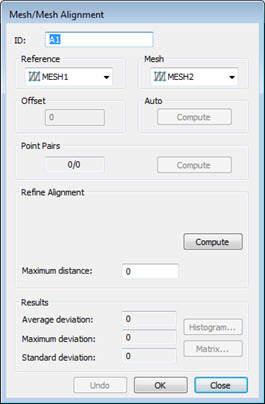

메쉬/메쉬 좌표일치 대화상자
대화상자의 전체 설명은, "메쉬/CAD 좌표일치 대화상자 설명" 항목을 본다.
두 메쉬의 임시 분할 화면 뷰는 그래픽 디스플레이 창에 나타난다. 좌표일치가 수행되는것을 보기 위해 이 뷰를 사용할 수 있다. 참조 드롭다운 목록에서 참조의 지점으로 사용되는 첫 메쉬를 선택한다.

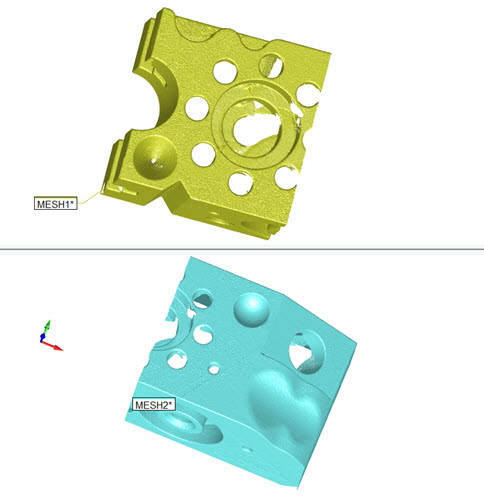

메쉬에서 메쉬 좌표일치를 보여주는 분할 화면 뷰
지점 쌍을 만들기 위해 필요하면, 각 뷰를 조정하고 방향을 지정하기 위해 마우스를 사용한다.
좌표일치를 수행한다:
자동 부분에서 계산 버튼을 클릭한다. 부품의 외부 면들의 전체 스캔을 할때 이것만을 사용해야한다. 이것은 메쉬를 참조 메쉬에의 좌표일치와 생성시 좌표일치의 정정을 또한 자동으로 수행한다.
자동 계산이 올바른 좌표일치를 계산하지 않으면, 메쉬가 서로 충분히 가까워 지도록하는 어림 좌표일치를 수행하기 위해 지점 쌍 영역을 사용한다. 그런다음 필요하면 좌표일치를 더 조정할 수 있다. 메쉬가 완성되지 않았거나 고정물, 테이블 또는 다른 유사한 특성에 속한 스캔된 데이타를 포함하면 이 좌표일치 유형을 사용해야한다.

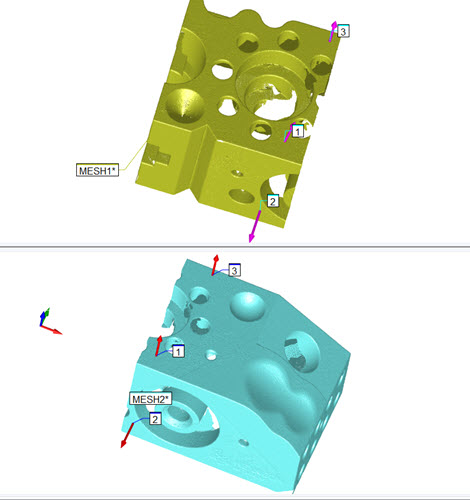

겹친 영역의 각 메쉬에서 원하는 지점의 수 (최소 3 쌍)를 클릭한다. 두 메쉬의 겹친 영역의 지점만을 클릭한다.
메쉬의 겹친 영역 주위에서 지점을 측정을 수행할수록 더 향상된 좌표일치가 된다. 어림의 좌표일치를 만들기 위해 계산하기 를 클릭한다.
그다음, 좌표일치를 조정하고자 할 때마다 좌표일치 조정 영역을 사용한다, 그로인해 두 점구름은 서로 가까와진다. 잘 조정된 좌표일치를 얻기 위해, 두 메쉬는 초기 어림 좌표일치를 통해 충분히 서로 가까와져야 한다.
최대 거리 상자를 사용해서 두 메쉬의 지점 사이의 최대 거리를 정의한다. 기본값은 0 (영) 이다. 기본값이 사용되면, PC-DMIS 는 메쉬의 측정과 관련된 내부 기본값을 사용한다.
좌표일치를 정정하기 위해 계산하기 를 클릭한다.
한 메쉬의 일부가 다른 메쉬와 잘 정렬되지 않으면, 실행 취소 버튼을 클릭할 수 있고 추가 매개 변수가 있는 좌표일치의 동일한 유형을 사용해서 좌표일치를 재계산하거나 다른 좌표일치를 사용할 수 있다.
좌표일치가 만족스럽다면, 만들기 를 클릭한다. PC-DMIS 는 임시 분할 화면 뷰를 닫고 MESHMESHBF 명령을 편집창에 배치한다. MESHMESHBF 명령에 대한 상세 정보는, PC-DMIS 레이저 문서에서 "MESHMESHBF 명령 모드 텍스트" 항목을 본다.
