을 사용할 수 있는 동안에만 내부 스캔된 줄무늬가 그래픽 디스플레이 창에 보여진다. 대화상자를 닫을 때, 스캔 줄무늬가 더 이상 보여지지 않는다. 자동 특성을 만들고 F9를 누른 후, 직접 측정된 레이저 자동 특성을 수정하기위해 줄무늬가 다시 보여지게 된다.자동 특성 대화상자의 레이저 스캔 속성 탭에 있는 참조 매개변수는 PC-DMIS가 자동 특성을 수집하는 점구름 또는 메쉬를 정의한다. 목록에서 비활성 옵션을 선택하면, 특성을 직접 스캔할 수 있다. 소프트웨어는 스캔된 줄무늬를 내부 COP에 저장한다. 이것은 "직접 측정된 레이저 자동 특성"이라고 한다.
온라인 또는 오프라인 모드에서 PC-DMIS를 실행할 때, 레이저 자동 특성 대화 상자가 열려 있고 줄무늬 보여주기/숨기기 버튼 을 사용할 수 있는 동안에만 내부 스캔된 줄무늬가 그래픽 디스플레이 창에 보여진다. 대화상자를 닫을 때, 스캔 줄무늬가 더 이상 보여지지 않는다. 자동 특성을 만들고 F9를 누른 후, 직접 측정된 레이저 자동 특성을 수정하기위해 줄무늬가 다시 보여지게 된다.
DCC 모드로만 비활성 매개변수를 사용할 수 있다.
온라인
CMM으로 온라인 모드에서 PC-DMIS를 실행할때, 레이저 자동 특성을 직접 측정할 수 있다. 이것을 수행하기위해, 참조 매개변수를 비활성으로 설정해야한다.
경고 – 기계를 온라인으로 비활성 매개변수를 선택하고 지금 측정 버튼이 선택될 때, 기계는 특성으로 이동하고 만들기 또는 OK 버튼을 클릭하자마자 선택된 설정을 사용해서 스캔을 시작한다.
온라인 상태에서 CMM을 사용하고 테스트 버튼을 클릭할때, 기계가 특성으로 이동하고 스캔을 시작한다.
오프라인
오프라인 모드로 PC-DMIS를 실행할때, 직접 측정된 레이저 자동 특성을 모의실험하고, 스캔 설정을 확인하고, 기계를 실행하지 않고 필요하면 그들을 조정할 수 있다.
직접 측정된 레이저 자동 특성을 모의실험하기위해:
오프라인 모드로 PC-DMIS 를 시작한다.
프로브 모드 도구바 (보기 | 도구바 | 프로브 모드) 에서 DCC 모드 옵션을 선택한다.
자동 특성 대화상자(삽입 | 특성 | 자동)을 열고 만들고자 하는 특성을 선택한다.
참조 목록에서 비활성 옵션을 선택한다.
모의실험된 줄무늬를 보기위해 줄무의 보여주기/숨기기 버튼 을 클릭한다.
CAD 모델의 모의실험된 스캔 줄무의로 그들을 투영해서 내부 스캔 줄무늬를 보기위해 테스트 버튼을 클릭한다.

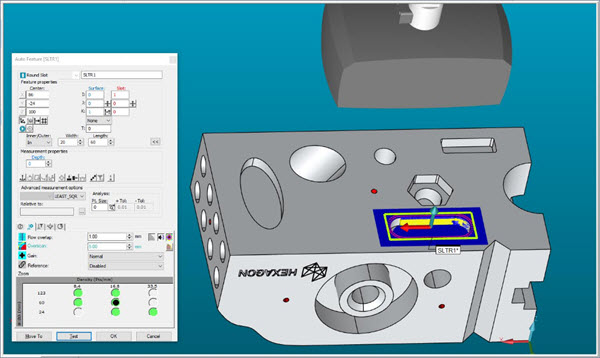

모의실험된 스캔 라인이 오프라인으로 보여지는 상태에서 직접 측정된 레이저 자동 특성의 예
