점구름 받기

점구름 연산자 대화상자 - 점구름 받기 연산자

점구름 받기 작업은 외부 파일의 데이타를 지정된 포맷의 COP 명령으로 받는다. 이 작업을위한 대화 상자는 점구름 보내기 작업의 대화상자와 유사하다.

점구름에 점구름 받기 연산을 적용하기 위해, 점구름 도구바의 XYZ (), PSL (), STL () 또는 NSD ()을 클릭하거나, 파일 | 받기 | 점구름 메뉴에서 메뉴 옵션을 선택한다. 소프트웨어는 점구름 데이타 받기 대화상자를 연다.

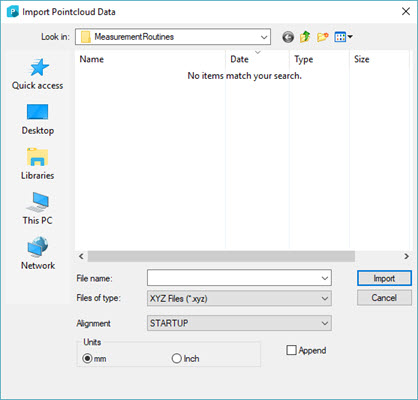

점구름 데이타 받기 대화상자

점구름 데이타 파일로 이동하고, 수신을 클릭한다.

1. 편집창에서 새 데이타를 추가하려는 COP를 선택한다.

2. 위에서 설명한대로 메뉴 또는 도구바에서 수신 옵션을 클릭한다.

3. 점구름 데이타 받기 대화 상자에서, 새 COP 데이타를 기존 COP 데이타에 추가하려는 경우 추가 표시란을 표시한다.

4. 수신을 클릭한다.

점구름 IMPORT 연산자는 이들 옵션을 사용한다:

좌표일치 - 이 옵션은 수신할 때 포함할 좌표일치의 유형을 나타낸다.

유형 - 이 옵션은 데이타를 받는 포맷의 형식을 나타낸다. PC-DMIS는 XYZ, PSL (Polyworks), STL, 및 NSD (3DReshaper ) 파일 형식을 지원한다.

파일명 - 이 옵션은 받기 파일의 이름을 나타낸다.

단위 - 수신된 COP 데이타의 단위를 선택하기위해 이 옵션을 사용한다.

추가 - 받은 데이타를 기존 COP 에 추가하려는 경우 표시란을 선택한다. 이 옵션을 선택하면, PC-DMIS는 편집 창에서 현재 커서 위치 뒤에 있는 첫번째 COP를 비우고 수신된 COP 데이타로 그것을 대체한다.

COP/OPER,IMPORT 명령을 편집창에 삽입하기 위해 만들기 를 클릭한다.
