선택

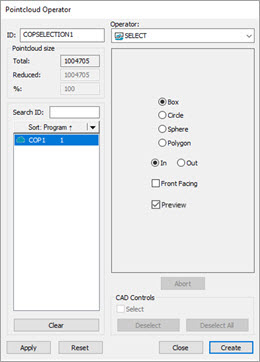

점구름 연산자 대화상자 - 선택 연산자

선택 작업을 점구름에 적용하기 위해, 점구름 도구바에서, 점구름 () 선택 을 클릭하거나, 작업 | 점구름 | 선택 을 선택한다. 기본값에 의해, 소프트웨어는 점구름 선택 버튼을 클릭할 때 다각형 옵션을 사용한다.

선택 연산은 COP 명령에 포함된 데이타의 부분집합을 선택한다.

• PC-DMIS는 안 옵션을 선택할 때 엄밀히 다각형 선택 내에 있는 점구름 데이타의 부분 집합만을 포함한다.

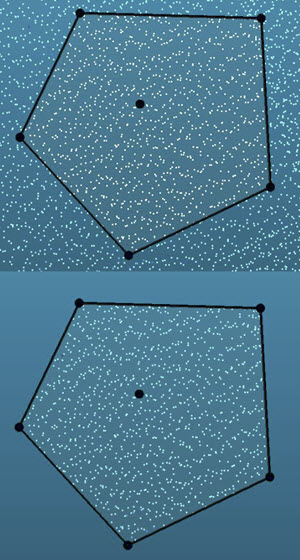

안 옵션을 사용해서 데이타를 보여주는 점구름 선택:

• PC-DMIS는 밖 옵션을 선택할 때 엄밀히 다각형 선택 밖에 있는 점구름 데이타의 부분 집합만을 포함한다.

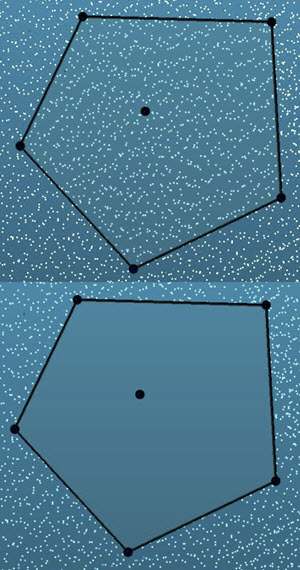

밖 옵션을 사용해서 데이타를 보여주는 점구름 선택:

지점들의 영역을 선택하기 위해:

1. 명령의 ID 목록에서, 선택 사항을 적용할 점구름 ID를 선택한다.

2. 점구름 연산자 대화 상자에서, 선택 방법을 선택한다:

3. 그래픽 디스플레이 창에서, 점구름의 일부를 선택하기위해 영역을 클릭하고 끈다. 선택한 영역 유형은 단계 2에서 선택한 선택 방법에 따라 다르다.

4. 선택의 윤곽, 위치 및 깊이를 변경할 수 있다:

• 상자, 원 또는 구의 윤곽을 변경하기위해, 가장자리를 클릭하고 끈다. 다각형의 경우, 정점을 클릭하고 끈다.

• 상자 선택을 회전하기위해, 모서리 꼭지점을 클릭하고 끈다.

• 선택 위치를 이동하기위해, 중앙 제어 점을 클릭하고 끈다.

• 기본값에 의해, 상자, 원 및 다각형 선택은 3D이고, 점 구름을 통해 확장되며, 선택 뷰에 수직이다. 선택 깊이를 변경하기위해 중심 깊이 점 중 하나를 클릭하고 끌 수 있다.

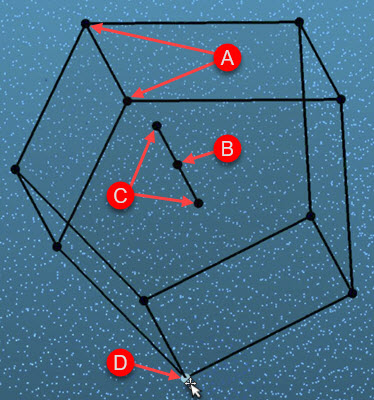

다음을 보여주는 다각형 영역:

A - 영역 경계 점

B - 영역 중심 점

C - 영역 중심 깊이 점

D - 하이라이트 될 때까지 다각형 선택 (또는 상자, 원 또는 구 선택의 가장자리)의 꼭지점 위로 이동한 다음 선택의 윤곽을 변경하기위해 그것(꼭지점)을 클릭하고 끈다.

5. 선택 영역 내에 점을 유지하려면, 점구름 연산자 대화 상자에서 안을 클릭한다. 선택 밖에 점을 유지하려면, 밖을 클릭한다.

6. 선택 뷰에서 정면을 향하고 있는 점만을 유지하려면 정면 향 표시란을 클릭한다. 상세 정보는, "점구름 Select - 정면 향" 을 참조한다.

7. 소프트웨어는 기본값에 의해 미리보기 표시란을 선택한다. 이것은 영역을 선택할 때 점구름을 볼 수 있게 한다. 선택한 점구름 데이타가 하이라이트되지 않도록 상자를 선택 취소 할 수 있다. 이것은 매우 큰 점구름 개체가 있고 선택한 점구름 데이타를 보여주는것이 성능에 영향을 주는 경우에 도움이 될 수 있다.

8. 그래픽 디스플레이 창에서 필요한 점을 클릭한 후, 선택을 수행하기 위해 적용 버튼을 클릭한다. PC-DMIS 는 선택된 영역 안 또는 밖 지점을 그래픽 디스플레이 창에 보여준다.

9. 마쳤을때, 만들기를 클릭한다. PC-DMIS는 COP/OPER,SELECT 명령을 편집창에 삽입한다.

역 연산자 데이타를 대신 선택하기 원한다면, 그것을 수행하기 위해 부울린 연산자를 사용할 수 있다. 부울린 내의 역 연산자 옵션에 관한 정보는, "BOOLEAN" 제목을 본다.

COP/OPER,SELECT 명령을 편집창에 삽입하기 위해 만들기 를 클릭한다.

PC-DMIS는 CAD 좌표계에서 점구름 SELECT 명령을 만든다. 아래의 예는 각 선택 방법의 값을 설명한다.

0 (영) 의 깊이 값은 선택 뷰에서 전체 점구름을 절단하는 무한 깊이를 의미한다.
