표면 컬러맵

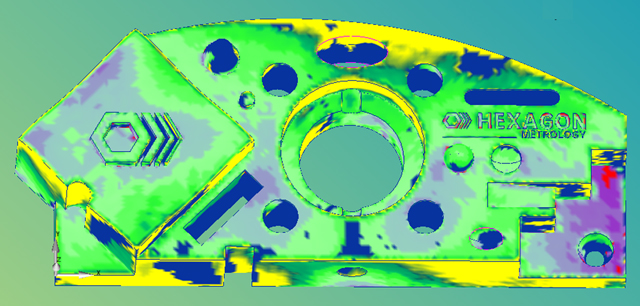

표면 COLORMAP 작업은 CAD 모델에 유색의 음영을 적용한다. 모델은 CAD 와 비교된 점구름의 편차에 따라 음영된다. 모델은 측정 컬러를 수정 대화상자에서 정의된 컬러를 사용하고 아래에서 설명된 상위 공차와 하위 공차 상자에서 지정된 공차 한계를 사용한다.

컬러맵을 위해 사용되는 컬러는 측정 컬러를 수정 대화상자 (수정 | 그래픽 디스플레이 창 | 측정 컬러) 에서 정의된다.

컬러맵 보여주기 / 숨기기

그래픽 디스플레이 창에서 여러 가지 방법으로 컬러 맵을 보여주거나 숨길 수 있다. 숨겨진 경우, PC-DMIS는 편집 창을 이동할 때 그래픽 디스플레이 창에 컬러맵을 보여주지 않는다.

컬러맵 활성화 버튼은 활성화 및 비활성화의 두가지 상태가 있다. 그래픽 항목 도구바 또는 메뉴 (작업 | 그래픽 디스플레이 창 | 그래픽 항목 | 컬러맵 활성화)에서 컬러맵 활성화 버튼 ()을 클릭해서 그것이 활성화된 상태 ()에 있도록 한다. 컬러 맵은 이제 그래픽 디스플레이 창에 활성화되었다.

그래픽 디스플레이 창에서 컬러맵을 숨기기위해, 컬러 맵 활성화 버튼을 다시 클릭해서 그것이 비활성화된 상태 () 상태에 있도록 한다. 또한 컬러맵을 비활성화하기위해 컬러 맵 목록에서 없음을 선택할 수 있다.

컬러맵을 보여주기위해:

컬러맵 활성화 버튼을 클릭해서 그것이 활성화된 상태에 있게 한다. 이 버튼을 활성화할 때, PC-DMIS는 편집 창의 커서 위치를 기반으로 그래픽 디스플레이 창에 컬 맵을 보여준다.
컬러맵 목록에서 컬러맵을 선택한다.
컬러 맵을 적용하거나 실행할 때, PC-DMIS는 자동으로 컬러맵 활성화 버튼을 활성화 상태로 설정한다.

커서가 편집 창에서 메쉬, 점, 표면 또는 두께 컬러맵에 있을 때, 활성 컬러맵이 그래픽 디스플레이 창에 나타난다. PC-DMIS는 또한 컬러맵 콤보 상자에 컬러맵 ID를 보여준다.

커서가 편집 창의 모든 컬러맵 위에 있으면, PC-DMIS는 그래픽 디스플레이 창에 컬러맵을 보여주지 않고 컬러맵 콤보 상자를 없음으로 설정한다.

측정 컬러 바에서 컬러 스케일을 보기위해 보기 | 다른 창 | 측정 컬러 를 선택한다.

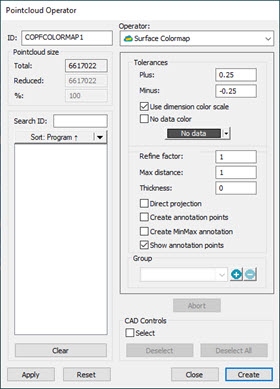

SURFACE COLORMAP 작업을 점구름에 적용하기 위해, 점구름 도구바(보기 | 도구바 | 점구름)에서 점구름 표면 Colormap 버튼 (

)을 클릭하거나, 삽입 | 점구름 | 표면 Colormap 을 선택한다.

공차 - 높은 (플러스) 및 낮은 (마이너스) 공차 값을 설정하기위해 이 옵션을 사용한다.

측정 컬러 스케일을 사용 표시란 - 이 표시란을 클릭할 때, 소프트웨어는 측정 컬러 바에 의해 표면 컬러맵 컬러 속성에 사용되는 컬러 바를 정의한다. 측정 컬러 바 에 대한 상세 정보는, PC-DMIS 핵심 문서의 "다른 창, 편집기, 및 도구 사용" 단락에서 "측정 컬러 창 (측정 컬러바) 사용" 을 참조한다.

컬러 스케일 수정 - 측정 컬러 스케일을 사용 표시란이 선택취소할 때, PC-DMIS는 컬러 스케일을 수정 버튼은 활성화한다. 이 버튼을 클릭할 때, 표면 및 점 컬러맵 속성의 색상, 스케일 및 한계치를 동적으로 변경하는 기능은 색상 스케일 편집기 대화상자를 통해 사용할 수 있게 된다. 상세정보는, "컬러 스케일을 수정" 항목을 본다.

데이타 컬러 없음 표시란 - 이 표시란을 선택할 때, 소프트웨어는 선택한 색을 데이터가 없는 선택된 표면의 영역에 지정한다.

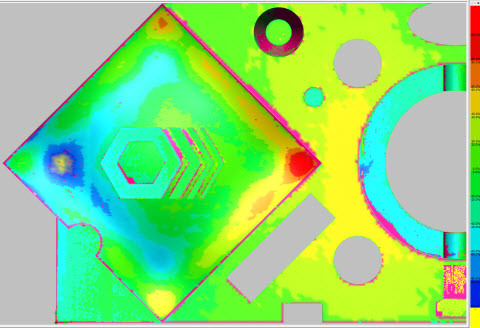

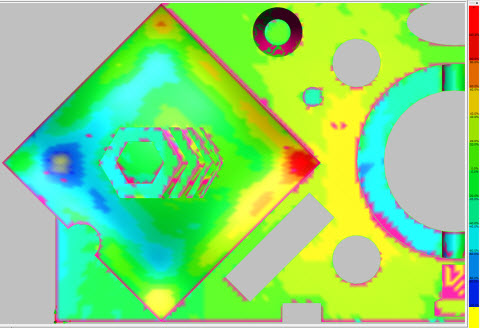

조정 인수 - 이 옵션은 표면 컬러맵의 정확도를 조정한다. 이 값을 변경하면, PC-DMIS 는 새로운 그리고 변경된 colormap을 그린다. 기본 측정된 데이타는 변경되지 않는다. Colormap은 유색 삼각형의 겹침으로 CAD 모델을 모자이크식으로 배치한다. 각 삼각형의 꼭지점은 점구름의 편차에 해당하는 색으로 채색된다. 컬러는 위에서 설명된 측정 컬러 스케일에서 온다. 작거나 큰 조정 인수 값을 사용해서, 작거나 또는 크게 모자이크식 패턴을 각각 만들수 있다. 보다 정확한 편차 이미지가 있는 부드럽게 음영 처리된 CAD 를 얻기 위해 조정 인수를 줄이려 할 수 있다. 그러나, 작은 조정 값을 설정하면 더 많은 삼각형 만든다, 따라서 계산 시간과 CAD 모델의 크기를 증가한다. 예를들어, 1.0 의 조정 인수(계수)와 비교한 0.5 의 조정 인수(계수) 를 위한 삼각형의 수는 약 4 배 많다: 그러나 1.0 과 비교한 0.1 의 조정 인수는 약 100 배 많다.

최대 거리 - 소프트웨어는 최대 거리 값 내에 있는 점을 컬러맵의 일부로 포함한다. 이 값이 너무 작으면, 모든 예상된 컬러 편차를 볼 수 없을 수 있다. 좋은 규칙은 가장 큰 편차보다 이 값을 약간 더 크게 (예 10%) 설정하는 것이다.

두께 - 이 옵션은 컬러맵의 편차에 두께 값을 추가한다. 이것은 CAD 표면 모델에 물질 두께를 추가하기 원할때 유용하다.

직접 투영 - 이 표시란을 선택할 때, PC-DMIS가 점 구름의 모든 점을 모자이크식 CAD 모델에 투영한다. 직접 투영 표시란이 선택되지 않은 표준 방법으로, PC-DMIS는 기본 각도 내에서 각 삼각형 꼭지점에서 가장 가까운 점을 검색한다.

그런 다음 PC-DMIS는 각 모자이크식 삼각형의 편차를 계산하고 그에 따라 CAD 모델의 색상을 지정한다.

주석 지점 만들기 표시란 - 주석은 그것의 관련 색상으로 표면 컬러맵의 특정 위치를 위한 편차를 보여주는 방법이다. 주석을 만들기 위해:

만들어질 때, 측정 루틴을 다시 시작하거나, 또는 PC-DMIS 를 다시 시작하고 동일 측정 루틴을 다시 로드하면, 주석 레이블은 동일한 위치에 남고 동일 특성을 갖는다.

최소최대 주석 만들기 표시란 - 이 표시란을 선택할 때, 소프트웨어는 최소와 최대 값을 만들고 그것들을 활성 COP 표면 컬러맵의 주석 레이블로 보여준다.

PC-DMIS는 측정 루틴을 실행할 때마다 최소 및 최대 점을 계산한다.

주석 레이블을 보여주기 숨기기 또는 삭제하기 위해, 팝업 메뉴를 보여주기 위해 레이블 중 하나를 오른쪽 클릭한다음, 타당한 옵션을 선택한다.

모든 주석 보여주기 - 소프트웨어는 모든 주석 레이블을 보여준다.

모든 주석 숨기기 - 소프트웨어는 모든 주석 레이블을 숨긴다.

모든 주석 삭제 - 소프트웨어는 모든 주석 레이블을 삭제한다.

주석 점 보여주기 표시란 - 이 표시란을 선택할 때, 소프트웨어는 모든 주석 점을 보여준다.

적용 버튼을 클릭한 후 만들어진 계산을 실행 취소하기 위해 중단 을 클릭한다.

CAD 컨트롤 - 이 옵션은 선택한 CAD 요소에 작업을 적용할 수 있게 한다. 상세 정보는 "CAD 제어" 항목의 스캔 영역을 참조한다.

COP/OPER,SURFACE COLORMAP 명령을 편집창으로 삽입하기 위해 만들기 클릭한다.
