휴대용 장치는 그 특성에서 한 접촉만을 수행해서 측정된 원 특성을 만들수 있다. 이것은 "단일-지점" 원이라고 한다. 이것은 최소 세개의 접촉을 수행하기 위해 구의 크기가 구멍의 지름보다 커서 구멍 전체에 맞지 않은 구멍을 프로브로 측정하려할때 유용하다. 이 경우, PC-DMIS 는 작업평면 (또는 측정된 평면이 현재 활성이라면 투영 평면)의 교차에서 그리고 프로브 구에서 특성을 만든다.
측정된 평면 특성이 없으면, 메시지가 나타난다.
아니오 를 선택하면, 참조 특성 유형의 기본값은 "작업평면" 이다.
예 를 선택하면, 올바른 참조 특성을 정의하기 위해 측정 평면 모드를 위한 Quick Start 가 보여진다.
측정 평면 모드 빠른 시작 대화상자
평면이 완료된 후, Quick Start 대화상자는 측정된 원 모드로 돌아간다. PC-DMIS 이동식은 자동으로 참조 특성명 목록에 측정된 평면을 추가하고 그것을 편집창에서 하이라이트한다.

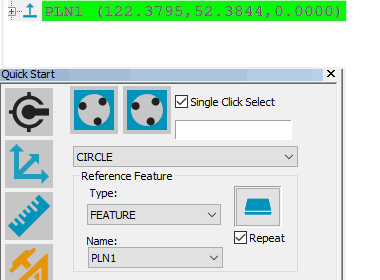

편집창 참조 특성명 목록에 추가된 측정된 평면
단독-지점 측정된 원 만들기
Quick Start 인터페이스를 사용하기 위해 보기 | 다른 창 | Quick Start을 선택한다. 단일-지점 측정 원은 다른 만들기 방법으로 작동하지 않는다.
측정하기 툴바로부터, 단독 지점 원 측정하기 툴바 항목을 선택한다.
단독 지점 원 측정하기 아이콘
구멍에 프로브를 위치시킨다, 그리고 한개의 접촉을 수행한다. PC-DMIS 는 끝내기 버튼을 사용가능하게 한다.
끝내기를 클릭한다. PC-DMIS 는 작업평면 (또는 측정된 평면이 현재 활성인 경우 투영 평면)의 교차에 그리고 프로브 구에 특성을 만든다 (아래의 "작동 원리" 를 본다).
작업평면 또는 투영 평면의 프로브 팁의 교차에서 계산이 완료된다는것을 기억한다. 프로브 구가 너무 높거나 너무 낮은 경우, PC-DMIS 는 특성이 실패했음을 나타내기위해 오류 메시지를 만든다. 또한, 프로브의 지름보다 많이 작은 구멍을 측정하는것은 원 지름 결과에 부정확성을 초래할 수 있음을 주의한다.
작동 원리:
작업평면과 프로브 구체의 측면 뷰 A - 프로브 구체 B - 작업평면 h - 작업평면의 구체 중앙의 높이 R - 측정된 원의 반지름 r - 프로브 구체의 반지름
r 이 h 보다 작아 프로브 구가 너무 높은 경우, 교차 계산은 실패하고 PC-DMIS 는 원을 계산하지 않는다. 구의 중앙이 작업평면(B)의 아래면, PC-DMIS 는 원도 계산하지 않는다. |
