SMX 옵션 탭

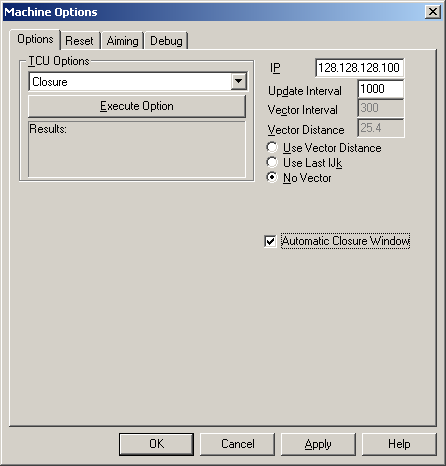

기계 옵션 대화상자 - 옵션 탭

TCU 옵션 - 이 영역은 다음의 옵션을 실행할 수 있게 한다:

• 종결 - 종결창을 연다. "종결 창 사용" 항목을 본다.

• 원점 - 원점 지점으로 레이저 기록장치를 가리킨다.

• 로그 오프 - SMX 기록장치를 로그오프한다.

• 로그온 - SMX 기록장치로 로그온한다.

• 모터 켜기 - 수동 기록장치 헤드 이동을 허용하기 위해 수평과 수직 기록장치 헤드 모터를 켠다.

• 모터 끄기 - 수동 기록장치 헤드 이동을 중지하기 위해 수평과 수직 기록장치 헤드 모터를 끈다.

• 운영 확인 - "운영 확인 수행" 을 본다.

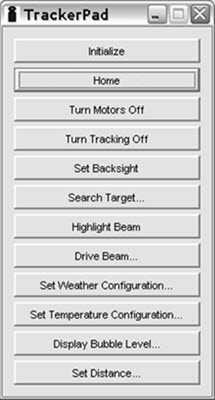

• TrackerPad - Faro 레이저 기록장치를 설치하기위해 TrackerPad 대화상자를 보여준다. 상세 정보는, Faro 기록장치 문서를 본다.

• 켜기 - 레이저를 켜는 시간을 설정할 수 있게 한다.

TCU 옵션은 기록장치 도구바와 메뉴에서 보다 쉽게 사용할 수 있다.

IP 주소 - 레이저 기록장치 컨트롤러의 IP 주소를 지정한다 (기본값 128.128.128.100).

업데이트 간격 - 시스템이 레벨을 점검하고 업데이트하는 시간을 밀리 초로 지정한다.

벡터 간격 -

벡터 거리 - 이것은 소프트웨어가 "수집된 접촉" 을 수행하기 전에 접촉 위치에서 T-프로브/반사장치를 이동해야 하는 거리를 정의한다.

벡터 거리와 이동을 보여주는 예

"수집된 접촉" - 접촉 버튼 ("표준 접촉" 위치에 있는) 을 첫번째 누른 위치와 접촉 버튼을 해제 위치 사이의 라인으로 벡터를 변경한다. 이 라인은 "수집된 접촉들" 을 성공적으로 등록하기 위해 반드시 벡터 거리 사용하기보다 더 길어야 한다.

"표준 접촉" - 동일 위치에서 접촉 버튼을 누르고 해제할때 "표준 접촉" 은 수행된다.

벡터 옵션 - 이들 벡터 옵션중 하나를 선택한다:

• 벡터 거리 사용 - "수집된 접촉" 을 사용해서 벡터를 설정할 수 있게 한다.

• 마지막 IJK 사용 - 마지막 측정된 지점의 동일 IJK 벡터 값을 사용한다.

• No 벡터 - 이 옵션이 선택되었고, T-프로브의 버튼을 계속 누르고 있을때 스캔 데이타를 만들수 있다.

자동 폐쇄 창 표시란 - 이 표시란이 표시될때, 폐쇄 창은 반사장치가 원점 지점(네스트) 과 아주 가까울때 자동으로 열린다.
