Leica T-Scan 프로브 옵션 설정

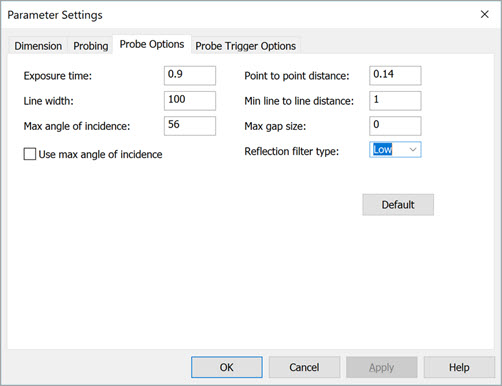

매개변수 설정 대화상자 (수정 | 선호 | 매개 변수) 에서 프로브 옵션 탭에서 Leica T-Scan 스캐너의 속성을 설정할 수 있다.

노출 시간 - 이 옵션은 T-Scan 카메라가 노출에 사용하는 시간을 정의한다. 측정할 개체에 맞게 노출 시간을 조정할 수 있다. 밝은 물체의 경우, 짧은 노출 시간을 사용한다 (0.25 ~ 5 ms 범위에서). 어두운 물체의 경우, 좀더 긴 노출 시간 (최대 20ms)을 사용한다.

선 너비 - 스캔 선 너비를 최대 너비의 40 % 아래로 줄일 수 있다. 더 작은 선 너비를 선택하면, 선 빈도를 증가시킬 수 있다.

최대 입사각 - 이 옵션은 레이저 빔과 물체 표면 사이의 최대 입사각을 정의한다. T-Scan 인터페이스 소프트웨어는 이 값을 초과하는 측정 지점을 거부한다. 값이 작을수록 소프트웨어가 수집하는 데이타가 적지만 데이타 품질이 향상된다.

최대 입사각 사용 표시란 - 데이타에 필터를 적용하기위해 이 표시란을 선택한다. 필터는 지정된 최대 입사각을 초과하는 입사각으로 측정된 지점을 제거한다. 이 필터의 작동 방식은 위의 최대 입사각 설명에 설명되어 있다.

지점 간 거리 - 이 옵션은 스캔 라인의 두 연속 스캔 지점 간의 거리를 지정한다. 유효한 값은 0.035mm 및 10mm이다.

최소 라인에서 라인까지의 거리 - 이 옵션은 두 연속 스캔 라인 사이의 최소 거리를 지정한다. 유효한 값은 0 mm 및 50 mm이다.

최대 간극 크기 - 스캔 라인 내에 간극이 나타나면, 보간을 사용해서 간극을 자동으로 채울 수 있다. 이 옵션은 소프트웨어가 간극을 자동으로 닫는 최대 간극 크기를 지정한다.

반사 필터 유형 - 사용 가능한 옵션은 다음과 같다: 표준, 낮음, 중간 및 높음. 개체의 반사 속성에 가장 적합한 설정을 선택한다.

기본 버튼 - 프로브 옵션 탭의 옵션을 기본값으로 재설정하려면 이 버튼을 누른다.

변경사항이 완료될 때, 적용 버튼을 클릭한다. PC-DMIS는 측정 루틴에 설정을 추가한다.

편집창에서 측정 루틴에 추가된 프로브 옵션 설정의 예:

OPTIONPROBE/,PT2PTDISTANCE=0.14,LINE2LINEDIST=1,

MAXANGLE=56,USEMAXANGLE=1,FILTERTYPE=1,EXPOSURETIME=0.9,

MAXGAPSIZE=0,LINEWIDTH=100
