단계 3:조정 결과 확인하기

조정 결과 대화상자를 열기 위해 결과 버튼을 클릭한다.

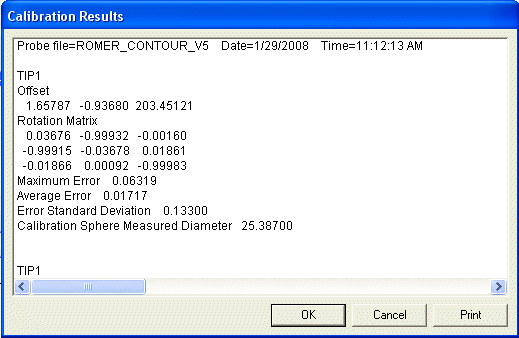

캘리브레이션 결과

PC-DMIS 는 이 대화상자의 조정에서 몇가지를 저장한다. 최대, 평균, 그리고 표준 편차 값을 본다. 평균 오류는 약 0.05 mm 가 되어야 한다. 최대 오류는 약 0.15mm 가 되어야 한다.

결과가 정확해 보이면, 조정 결과 대화상자를 닫기 위해 OK 버튼을 클릭한다.

이제 레이저 프로브의 설정 및 조정을 끝냈다. 모든 레이저 기능을 현재 사용할 수 있어야 한다.

조정이 PC-DMIS 설정 편집기의 USER_Option 부분에서 StandardDeviationLimit 레이스트리 항목을 위해 정의된 공차 값을 초과하면, PC-DMIS는 조정 결과 대화상자에서 "프로브 조정의 표준 편차가 한도를 초과"라는 텍스트의 라인을 추가한다.
