기록장치 상태 표시줄

기록장치 상태바의 가시도를 토글하기 위해 뷰 | 상태바 | 기록장치 메뉴 항목을 사용할 수 있다.

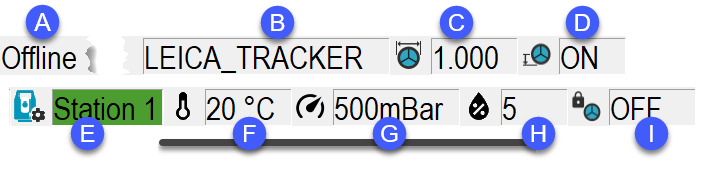

6doF 기계의 상태 바

1. 시스템 레이저 상태 표시기: 이 필드는 레이저 기록장치 시스템의 상태를 나타낸다.

• 색상 없음 (오프라인): 시스템은 온라인이 아니다.

• 녹색 (준비됨): 시스템은 측정할 준비가 되었다.

• 노랑색 (사용중): 시스템은 현재 측정중이다.

• 빨강 (준비되지 않음): 시스템은 측정할 준비가 되지 않았다. 이것은 끊긴 광선 또는 T-프로브 반사기의 불일치때문일 수 잇다.

• 파랑 (6dof 오류): 프로브의 방향을 정확하게 계산하기 위해 카메라는 장치(보통으로 T-프로브)의 충분한 LED를 볼 수 없다.

2. 프로브 이름: 이 필드는 프로브 유틸리티 대화상자에서 정의한 프로브의 이름을 나타낸다.

3. 프로브 직경: 이 필드는 프로브 유틸리티 대화상자에서 정의한 프로브 팁의 직경을 나타낸다.

4. 프로브 보정: 이 필드는 프로브 보정이 활성인지의 여부를 나타낸다 (삽입 | 매개변수 | 프로브 | 프로브 보정).

5. 활성 스테이션 표시기: 이 필드는 현재 활성인 스테이션을 나타낸다. 스테이션 관리자 대화상자를 열고 스테이션을 추가하거나 삭제하기위해 이 필드를 두 번 클릭할 수 있다.

• 빨강 (방향이 지정되지 않음): 이것은 소프트웨어가 스테이션 위치를 아직 계산하지 않았음을 나타낸다.

• 녹색 (방향이 지정됨): 이것은 소프트웨어가 스테이션 위치를 계산했음을 나타낸다.

6. 온도: 이것은 기상 관측소가 연결된 경우 온도를 보여준다.

7. 압력: 이것은 기상 관측소가 연결된 경우 압력을 보여준다.

8. 습도: 이것은 기상 관측소가 연결된 경우 현재 습도를 보여준다.

온도, 압력 및 습도의 경우, 기상 관측소가 기계에 연결되어 있지 않으면, 값을 입력하기위해 상자를 두번 클릭할 수 있다.

9. 전원 잠금 장치 (켜기/끄기): 켜기로 설정될 때, 이것은 전원 잠금 장치 특성이 있는 기록장치 시스템의 반사장치에서 자동 잠금을 수행한다. 끄기로 설정할때, 고정하기위해 광선을 수동으로 잡아야 한다.

3D 기계의 상태바 차이

3D 기계 상태 바 항목의 대부분은 6doF 기계에서 사용된 것과 동일하다. 그러나 하드웨어 및 구성에 따라, 상태바는 이들 추가 아이콘 중 일부를 사용할 수 있다.

연결 아이콘:

- 장치가 전원에 연결되어 있다.

- 장치에 배터리 전원이 공급된다.

- 컨트롤러는 전원에 연결되어 있다.

- 컨트롤러는 배터리 전원을 사용한다.

기록장치 측정 프로파일 모드 아이콘:

- 프로파일 없음

- 표준 프로파일

- 빠른 프로파일

- 정확한 프로파일

- 야외 프로필

기록장치 측정 프로파일 모드 아이콘은 펌웨어 v2.0 이상이 필요하다.

프로브 모드 아이콘:

- 평균

- 단일

- 안정된

- 두 면
