PC-DMIS 이동식은 다양한 하드 (접촉) 프로브를 지원한다.
PC-DMIS 버전 2021.1부터 시작해서, Romer RDS 이동식 팔 접촉 프로브 구성 요소를 분리할 수 있다. 이것은 그래픽 디스플레이 창에서 항목 뷰를 방해하는 경우 프로브 본체를 숨길 수 있게 한다.
버전 2021.1 이전의 PC-DMIS 버전을 사용하고 버전 2021.1 이상으로 업데이트 한 경우, 업데이트를 완료한 후 원래의 Romer RDS 접촉 프로브 (.PRB) 파일을 한번만 삭제해야한다. 접촉 프로브 파일을 삭제하고 PC-DMIS를 시작하면, 이동식 팔에 연결할 때 소프트웨어는 접촉 프로브 파일을 자동으로 다시 생성한다. 그런 다음 프로브 유틸리티 대화 상자에서 개별 구성 요소를 볼 수 있다.

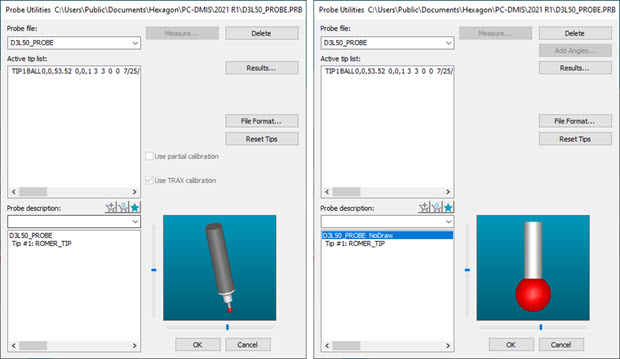

이동식 접촉 프로브 구성 요소 숨기기 전후의 프로브 유틸리티 대화 상자의 예
하드 프로브를 선택하면, 그것(프로브)이 부품과 접촉할 때 PC-DMIS 는 프로브가 자동으로 수행하지 않을것으로 간주한다. 하드 프로브로 DCC 조정을 수행할 수 없다. 올바른 프로브 유형을 선택했는지 확인한다.
팔 기계로 측정할 때, 엄지로 버튼을 사용할 수 있는 상태에서 손가락 사이로 프로브를 잡는다.
도형 특성 (선, 원, 평면 및 기타 특성)을 측정할 때 PC-DMIS는 개별적으로 보정된 점보다는 계산된 특성 자체를 기반으로 프로브 반경을 보정한다.
평면을 측정한다고 가정한다. 특성의 표면과 수직인 프로브 굴대로 평면 특성을 이루는 개별적인 접촉 지점을 측정할 필요가 없다.
내부 지름 (ID) 또는 외부 지름(OD) 을 측정하고 있는지의 여부를 결정하기 위해 원, 원뿔, 또는 원기둥을 측정할 때 PC-DMIS 이동식은 첫 접촉 프로브 굴대를 관찰한다.
대부분의 경우에서, 원 특성의 다른쪽에서 장애 없이 ID 원의 표면과 정확하게 법선이 되도록 물리적으로 프로브의 방향을 잡을 수 없다. 프로브는 내부 지름 원을 등록하기 위해 가능한한 원의 중앙을 향해 기울어져야 하고 외부 지름 원을 등록하기 위해 가능한한 중앙으로부터 떨어져 기울어져야 한다.
ID 또는 OD 원의 측정 후, 편집창에서 하이라이트된 특성에 F9 를 눌러서 원의 유형을 PC-DMIS 가 올바르게 결정했는지를 확인할 수 있다. 원 특성 유형 옵션을 확인한다.
