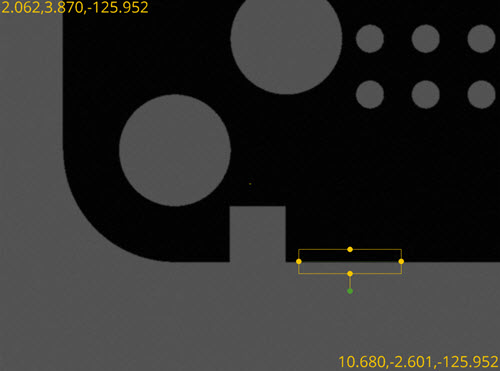

템플릿 일치 는 관심 영역의 마스터 이미지를 정의할 수 있게 한다. 특성 측정 중에 가장자리 감지를 수행하기 전에 그런 다음 시야를 검색하기위해 그것을 사용할 수 있다. 이것은 측정 절차에서 위치 오류 및 부품 가변성이 제거되므로 측정 반복성을 개선해야 한다.
템플릿 일치는 블롭 및 표면 지점을 제외한 모든 비전 특성에서 사용할 수 있다.

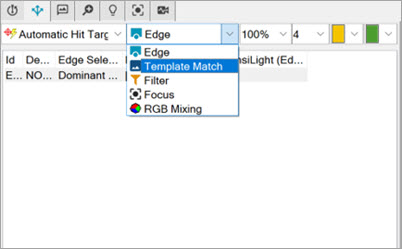

매개변수 세트 목록에서 템플릿 일치 를 활성화한다.

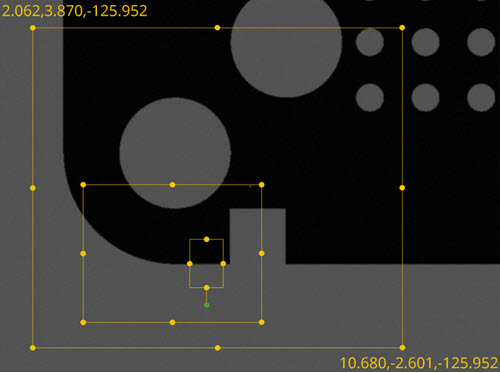

템플릿 일치 를 활성화할때, 소프트웨어는 두개의 새 오버레이를 삽입한다:
템플릿 영역 - 이것은 고유 패턴을 정의하는 고유 직사각형 영역이다. 패턴은 PC-DMIS가 측정 루틴의 실행 중에 찾는 것이다.
검색 영역 - 이것은 PC-DMIS가 템플릿 영역에서 정의된 패턴을 찾기 위해 검색하는 직사각형 영역이다.

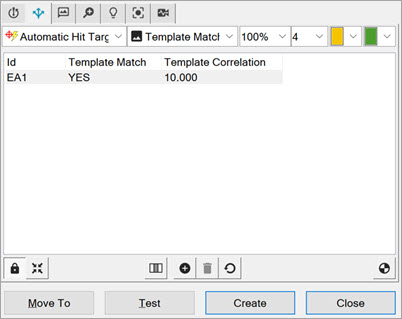

템플릿 상관 관계

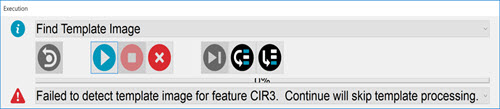

템플릿 상관 관계 - 이것은 최소 일치 비율을 정의한다. PC-DMIS가 템플릿 일치를 수행하는 동안, 소프트웨어는 정의된 템플릿을 기반으로 최상의 일치을 찾기위해 검색 영역에서 위치를 검색한다. 템플릿 상관 관계 값은 최상의 일치를 정의한다. 예를들어, 검색 영역 내에 정확한 템플릿 이미지가 있으면, 상관 관계 값은 거의 100 %에 가깝다. 약간의 이미지 변형 및 계산 반올림 오류로 인해 절대 100 %가 되지는 않는다. 최적 일치의 상관 관계 값이 정의한 템플릿 상관 값보다 큰 경우, 템플릿 일치는 성공한 것이다; 그렇지 않으면, 템플릿 일치는 실패한다. 템플릿 일치가 실패하면, PC-DMIS는 실행 대화상자에 그것을 나타내는 메시지를 보여준다.
템플릿 일치가 활성화된 상태에서 실행에 실패한 경우, 나머지 측정 루틴을 실행하기위해 계속 을 클릭한다. 특성이 템플릿 일치가 사용 가능하지 않은 것처럼 실행은 계속된다.
필요조건
템플릿 일치 필요조건:
템플릿 일치는 단일 대상이 있는 특성에 작동한다.
템플릿 일치는 단일 시야 (FOV)에서 실행할 수 있는 특성에 적용된다.
템플릿 일치는 검색 영역보다 작아야한다.
템플릿 일치는 일반적으로 검색 영역 내에 있다.
템플릿 이미지를 저장할 때 템플릿 영역과 검색 영역이 FOV 내에 있어야한다.
사용하기 쉽도록, PC-DMIS는 대상, 템플릿 영역 및 검색 영역을 수정하는 절차에서 이들 요구 사항을 확인하지 않는다. 자동 특성 대화상자에서 만들기 또는 테스트 버튼을 클릭하자마자 소프트웨어는 모든 요구 사항을 확인한다. 요구 사항 중 하나라도 충족되지 않으면, 소프트웨어는 수정하기위해 경고 메시지를 보여준다.
템플릿 일치는 계산 집약적인 과정이므로 필요할 때 사용한다. 템플릿 일치를 사용할 때, 템플릿 영역 및 검색 영역의 크기는 계산 속도에 직접적인 영향을 미치므로, 최대한 작지만 안정적으로 설정하고자 한다.
