이 조정 절차는 비전 프로브를 위해 프로브 오프셋을 결정할 수 있게 한다. PC-DMIS 비전 다른 프로브 팁 유형으로 다수-감지기 구성들을 조정할 수 있게 한다. 예를들어, 비전 프로브와 접촉 프로브는 참조의 공통 오프셋 프레임를 설정하기 위해 동일 도구또는 도구들을 사용해서 측정된다. 각 팁을 위한 조정된 오프셋 값은 링게이지 또는 구체와 같이 공통 도구와 관련하여 상호 참조된다. 상세 정보는 "팁과 도구의 관계" 를 본다.
공통 도구 또는표준을 사용하는 팁 유형들(모두 접촉 팁이거나 또는 접촉, 비전, 그리고 레이저 팁의 복합일지라도)을 조정하는것은 다른 팁으로 수행한 측정들과 함께 사용되도록 하기 위해 한 팁으로 측정들이 수행될 수 있게 한다.
프로브 오프셋 조정이 사용될때
프로브 조정은 다음과 같은 시간에 사용된다:
측정 시스템에 다수 프로브가 있을때
다른 배율로 비디오 프로브가 있을때 (1X 와 2X 렌즈 또는 이중 가상 카메라와 같은).
어떤 프로브 유형을 먼저 조정하든 그것은 그닥 중요하지는 않다. 그러나, CMM 에서는, 일반적으로 접촉 프로브를 먼저 조정하며 비전 멀티 센서기에서는, 광학 프로브를 먼저 조정할 것이다. 두번째 프로브의 조정 중에, "조정 도구가 이동되었거나 기계 영 지점이 변경되었는가?" 의 질문에 아니오 로 대답해야 한다..
스테이지의 도구 지점이 알려지고 프로브 팁 오프셋이 프로브 유틸리티 대화상자 에서 한번 조정되었을때, 활성 프로브 자동조정하기 단계는 측정 루틴의 일부로 프로브 오프셋을 조정하기 위해 측정 루틴에 추가될 수 있다. 접촉 프로브와 마찬가지로, 비전 프로브를 위한 자동조정 실행은 지정된 매개변수 세트를 바탕으로 할 것이다.
비전 프로브에 관한 상세 정보는, "프로브 정의에 관한 주석" 과 "비전 프로브에 관한 고려사항" 항목을 본다.
프로브 팁 오프셋 조정은 구체 또는 링 도구를 사용해서 접촉 프로브와 비전 프로브 오프셋 조정을 지원하기 위해 개선되었다. 사용법은 팁 오프셋과 지름 조정을 위한 일반 규칙을 따른다.
비전 프로브 조정을 시작하기 전에, 광학 중앙(확대/축소 셀이라면), 뷰의 필드 그리고 비전 프로브를 위한 조명을 조정하도록 한다. 이 예에서, 링 도구는 측정을 위해 사용된다.
비전 프로브 오프셋 조정
CWS 센서는 설정 옵션 대화상자에 탭 옵션이 없다. CWS 센서를 위한 프로브 오프셋 조정에 대한 상세 정보는, PC-DMIS 레이저 문서에서 "단계 4: 레이저 프로브 조정" 을 본다.
링의 앞면의 Z 측정 지점을 식별한다. 이 지점의 위치는 기계 좌표에서 정의되고 링 게이지 구멍의 상부 중앙과 관련된다. 이것은 "프로브 도구상자: 게이지 탭" 을 사용해서 완료될 수 있다. 이들 값들은 링 도구를 추가될때 사용된다.
프로브 조정 대화상자에서, 드롭다운 목록에서 프로브 오프셋 조정을 선택한다.
사용가능한 도구의 목록에서 필요한 도구를 선택하거나, 새로운 도구를 정의하기 위해 추가를 클릭한다.
이 예에서, 20 mm 링 도구를 다음의 값으로 지정할 수 있다:
도구 ID: 20mm 링
도구 유형: RING
지름: 20
Z 지점 X 오프셋: 15
Z 지점의 Y 오프셋: 0
Z 지점의 Z 오프셋: 0
데이타 깊이 시작: 1 (링의 구멍의 둥근 홈을 조정하기 위해)
데이타 깊이 끝: 14
초점 오프셋: -0.5 (상부 면에서 구멍 원 초점 높이까지를 Z (방향으)로 거리를 제공한다)
"첨부 문서 B: 링 도구 추가하기" 를 본다.

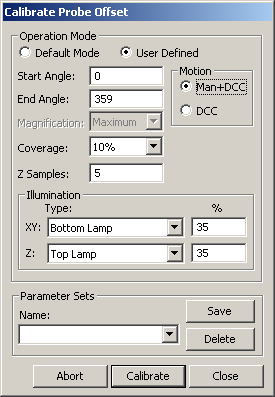

프로브 오프셋 조정 대화상자를 열기 위해 조정 을 클릭한다.
필요하면, 다음의 매개변수 를 지정한다:
작업 모드 - 기본 모드는 기본값을 사용한다. 사용자 정의 는 값을 변경할 수 있게 한다.
이동(움직임) - Man+DCC 모드는 도구 지점이 변경된것을 나타낼지의 여부와 상관없이 세 수동 지점은 순서의 시작에서 접촉이 수행되어야 한다. 나머지 지점은 자동으로 접촉이 수행될것이다. DCC 모드는 도구가 이동된것을 나타내지 않는 한, 모든 지점의 접촉을 자동으로 수행한다.
시작 각도 - –Z 를 아래로 내려볼때 보여지는것과 같은 데카르트 좌표계의 각도이다. 영(0)의 시작 각도는 +X 에 정렬될 것이다. 90 의 시작 각도는 +Y 축에 정렬될 것이다. 기본값은 0 이다.
끝 각도 - –Z 를 아래로 내려볼때 보여지는것과 같은 데카르트 좌표계의 각도이다. 영(0)의 끝각도는 +X 에 정렬될 것이다. 90 의 끝 각도는 +Y 축에 정렬될 것이다. 기본값은 359 이다.
여기서 지정된 시작과 끝 각도는 구의 적도에서 극까지의 각도와 관련되는 접촉 프로브와 구 도구를 위해 사용되는 각도와는 다르다.
배율 - 이 옵션은 "최대" 설정으로 배율을 설정하거나 <Current> 배율을 사용할 수 있게 한다. 높은 정확성을 보장하기 위해, 비전 프로브 오프셋을 조정하기 위해 "최대" 배율을 사용해야 한다. "최대" 는 기본 설정이다.
적용범위 - 이 백분율은 영역의 어떤 부분이 측정을 위해 포함되는지를 정의한다. 기본값은 10% 이다.
시작 각도, 끝 각도 그리고 적용 범위 비율은 함께 원의 주위에서 비전 측정 대상의 위치와 크기를 정의한다. 큰 원 크기와 높은 광학 배율, 현저한 속도 개선은 적용범위 비율을 줄여서 달성될 수 있다. "프로브 오프셋 매개변수 조정을 위한 샘플 비전 원 대상" 항목을 본다.
Z 샘플 - 이 값은 Z 지점을 계산하기 위해 수행되는 Z 샘플의 수이다. 기본값은 5 이다.
조명 XY - 이 값은 XY 측정을 위해 어떤 조명 소스를 사용할지를 나타낸다. 일반적으로, 하단 또는 하위 단계 조명은 링 게이지 구멍 가장자리에 사용된다. 이 값은 현재의 조명 설정을 사용하기 위해 <현재>로 또한 설정될 수 있다.
조명 Z - 이 값은 Z 측정을 위해 어떤 조명 소스를 사용할지를 나타낸다. 일반적으로, 링 게이지 표면을 위해 상단 또는 링 조명이 사용된다. 이 값은 현재의 조명 설정을 사용하기 위해 <현재>로 또한 설정될 수 있다.
조명 설정의 양쪽을 위해 <Current> 사용은 링 램프를 위한 전구의 켜짐과 꺼짐이 포함된다.
조정을 위해 작동이 잘되는 조명 설정을 찾으면, 조명 신속 세트를 만든다, 그래서 이들 설정이 신속하게 재호출될 수 있게 한다.
매개변수 세트 - 이 영역은 비전 프로브를 위한 저장된 세트를 만들고, 저장하고, 사용할 수 있게 한다. 이 정보는 프로브 파일의 일부로 저장되고 비전 프로브를 위한 설정을 포함한다. 이 매개변수 세트는 나중의 조정을 위해 검색될 수 있다, 그리고 자동 조정 측정 루틴 특성을 포함한다.
사용자 지정명의 매개변수 그룹을 만들기 위해:
프로브 오프셋 조정 대화상자에서, 매개변수를 수정한다.
매개변수 세트 영역의, 이름 상자에 새로운 매개변수 세트의 이름을 입력한다 그리고 저장 을 클릭한다. PC-DMIS 는 새로운 매개변수 세트가 만들었다는것을 알리는 메시지를 보여준다. 저장된 매개변수 세트를 삭제하기 위해, 그것을 선택하고 삭제 를 클릭한다.

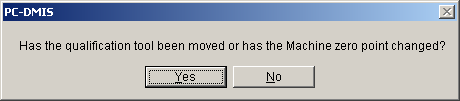

조정 을 클릭한다. 메시지는 조정 도구가 이동되었거나 기계 영 지점이 변경되었는지를 묻는다:
PC-DMIS 가 스테이지의 실제 도구 위치를 측정하지 않았다면 예를 선택한다.
다른 프로브 유형으로 도구가 이미 측정되었다면 아니오를 선택한다.

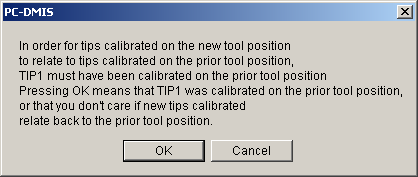

팁이 반드시 조정되어야하는 상기 메시지에 OK 를 클릭한다.
도구가 이동했거나 수동+DCC 이동(움직임)이 선택되면, 데이타 구멍 원의 상단 주위에서 고르게 세 수동 십자선 지점의 접촉을 수행한다. 필요하면, 스테이지 지점을 조정하고, 초점을 포함한다. 나머지 조정 순서는 자동으로 실행된다. 그것은 구멍 상부 가장자리로 초점을 맞추고, 구멍 원을 측정하고, 구멍과 관련된 Z 초점 오프셋으로 이동하고, Z 초점 측정을 수행한다. 프로브 팁 오프셋 데이타는 링 도구 측정을 기반으로 측정된 오프셋을 사용해서 업데이트 된다. 도구가 이동했다는것을 확인했다면, 이 측정은 스테이지에서 도구의 XYZ 위치를 결정한다.
