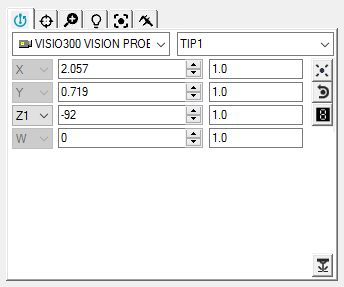

프로브 도구상자 - 지점 프로브 탭
그것이 "가상 조이스틱" 의 형태로, 측정될 특성 위로 오도록 프로브/카메라를 배치하기 위해 프로브를 배치 탭을 사용한다.
비전 프로브를 배치하기 위해:
현재 지점 수정 상자가 증가될 또는 감소될 값을 지정하기 위해 증가 수정 상자에서
증가 값을 조정한다.
현재 지점 수정 상자의 값을 변경하기 위해 위 와 아래 화살표를 클릭한다. 이것은 지정된 값으로 비전 프로브가 실시간으로 이동하게 한다. 또는, 비전 프로브를 이동하도록 값을 입력할 수 있고 Enter 키를 누를 수 있다.
다수의 축을 가진 기계의 경우 (두개 회전 테이블과 같은), 그것은 또한 현재 활성인 회전 테이블이 선택되게 한다.
프로브 도구상자의 프로브와 프로브 팁 목록에서 어떤 정보도 볼 수 없다면, 프로브를 먼저 정의해야 한다. 프로브 정의 방법에 관한 정보는, PC-DMIS 핵심 문서에서 "프로브 정의" 장을 본다.
모든 프로브 유형 (접촉, 레이저, 또는 광학) 으로 이 탭을 사용할 수 있기 때문에, 이 문서는 PC-DMIS 비전 관련 항목만을 설명한다. 일반적으로 프로브와 관련된 도구상자에 관한 정보는, PC-DMIS 핵심 문서에서 "프로브 도구상자 사용" 을 본다.
지점 프로브 탭 버튼
|
뷰의 필드의 중앙에서 가장자리 지점을 측정하기 위해 접촉을 수행 버튼을 클릭한다. 가장자리 지점은 측정될 뷰의 필드 중앙의 60 픽셀 범위내에 있어야 한다. |
|
왼쪽 마우스 클릭을 사용해서 방금 수행한 고정 지점 접촉을 제거하기 위해 접촉 제거 버튼을 클릭한다. 이 버튼은 고정 지점 접촉을 입력했을때까지 사용할 수 없다. |
|
프로브 판독창을 보여주기 위해 프로브 판독 버튼을 클릭한다. 이 창을 크기 변경 또는 위치 변경할 수 있다. "광학 프로브들과 함께 프로브 판독창 사용" 항목을 본다. |
|
레이저 켜기/끄기 버튼은 레이저 프로브 또는 레이저 포인터와 연결된 상태의 시스템을 위해 사용될 수 있다 (예를들어, TESA VISIO 300 과 500). 이 버튼은 레이저 켜기와 끄기를 토글한다. |
