测量的圆环按钮
使用环按钮可测量环特征的中心直径和环直径。所挑选点的重心位置也将被计算。
要创建一个测量环,必须至少采七个测点。在环中心线圆周的同一水平面上采前三个测点(见下图)。这些测点必须代表环的方向,以使通过这三个测点生成的假想圆的矢量与环的大致相同。

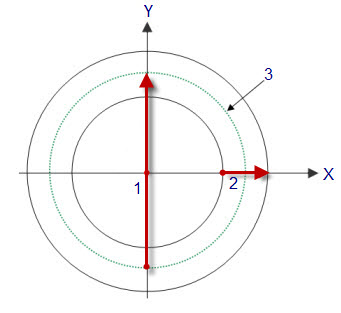

自上而下查看环。注意外直径(1),内直径(2)和中心线圆(3)。
如果定位了环,并从上面鸟瞰,Z+指向您,以逆时针方向采最初的三个点,使环的矢量为 0,0,1。如果顺时针采点,环的矢量为 (0,0,-1)。
用户可找出任何随意位置上剩下的四次触测的测头,只要它们不在同一平面。

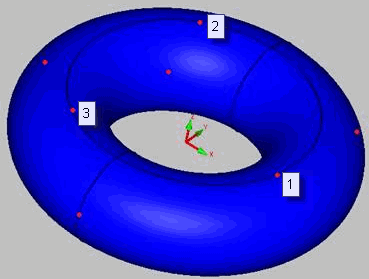

示例,对于带七个点的圆环,逆时针旋转前三个测点
