要扫描直线上的曲面,请选择插入 | 扫描 | 直线。屏幕上将出现基本扫描对话框中的直线选项卡:

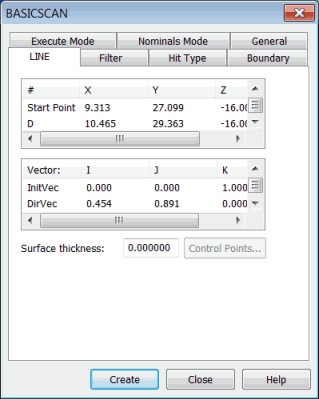

“基本扫描”对话框 - “直线”选项卡
此扫描需要起点、方向点和终点。它使用直线的起点和终点,并使用方向点计算切割平面。执行扫描时测头将始终在切平面内。
直线基本扫描也使用下列执行的矢量:
InitVec:在扫描过程中,初始接触矢量指定第一个点的曲面矢量。
CutVec:切割平面矢量为 InitVec 与起点和终点间直线的交叉矢量。若无终点,则使用起点与方向点之间的线。
EndVec:终止矢量为直线扫描终点处的逼近矢量。
DirVec:方向矢量为从起点到方向点的矢量。
切割矢量是起始接触矢量与起点及终点间直线的差积。
定义直线基本扫描
单击 # 列内的起点,然后在其上面双击以键入数值,或单击 CAD 模型以从选择的曲面中选择点。
单击 # 列内的方向点 (D),然后在其上面双击以键入数值,或单击 CAD 模型以从选择的曲面中选择点。
单击 # 列内的终点,然后在其上面双击以键入数值,或单击 CAD 模型以从选择的曲面中选择点。
根据需要修改矢量。
根据需要在基本扫描对话框中填写任何其他选项卡上的选项,然后单击确定。PC-DMIS 将直线扫描插入“编辑”窗口内。
直线基本扫描在“编辑”窗口中的命令行为:
SCN5 =BASICSCAN/LINE,NUMBER OF HITS=16,SHOW HITS=NO,SHOWALLPARAMS=YES
<194.592,96.658,0>,<208.587,92.377,0>,CutVec=0.2925585,0.9562476,0,
DirVec=0.9562476,-0.2925585,0
InitVec=0,0,1,EndVec=0,0,1,THICKNESS=0,PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,1
执行模式=重新学习
BOUNDARY/PLANE,<208.587,92.377,0>,PlaneVec=-0.9562476,0.2925585,0,Crossings=1
触测类型=矢量
NOMS MODE=NOM,10
终止扫描
