要扫描直线特征，选择插入 | 扫描 | 轴。屏幕上将出现基本扫描对话框中的轴选项卡：

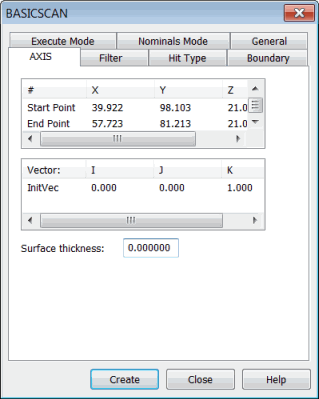

“基本扫描”对话框 - “轴”选项卡
此选项卡可采集直线的起点和终点，并允许您执行扫描。
轴方法：
允许使用筛选器选项卡上的距离选项。
允许使用测点类型选项卡上的矢量类型。
无需在边界选项卡上设置边界条件。
控制扫描执行的参数为：
起点：此点为执行开始时的起点。
终点：此点为执行结束时的终点。
您可直接键入点，或从测量机或 CAD 获得点。
定义轴基本扫描
您可使用以下方法之一定义轴基本扫描：
直接键入值。请参见“轴基本扫描 - 键入值方法”。
对零件上的点进行物理测量。请参见“轴基本扫描 - 测量点方法”。
单击这些点对“图形显示”窗口内 CAD 模型的轴进行定义。请参见“轴基本扫描 - 曲面数据方法”或“轴基本扫描 - 线框数据方法”。
一旦创建扫描，PC-DMIS 会将其插入“编辑”窗口内。以下为轴基本扫描的命令行在“编辑”窗口中的示例：
SCN3 =BASICSCAN/AXIS,NUMBER OF HITS=10,SHOW HITS=NO,SHOWALLPARAMS=YES
<75.149,90.467,0>,<78.2,62.832,0>
InitVec=0,0,1,THICKNESS=0,PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,2.54
EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=FINDNOMS,10
ENDSCAN
