该CAD模型附带该版本的PC-DMIS。另外，本教程假设您拥有以下内容：

• 底板夹具

• 一个可以连接到Hexagon测试块的柱状夹具

如果您愿意，可以将零件直接放在工作台上，忽略夹具。但是，您的测头可能没有足够的间隙来测量侧面的特征。

连接夹具和零件

如果没有该实际零件，您可以使用一个类似的零件，其拥有可以测量的几个圆和一个圆锥体。

1. 将圆柱夹具连接到带螺纹的底板夹具或CMM工作台本身。

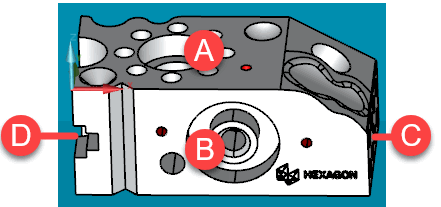

2. 将 Hexagon 测试块连接到螺纹柱面夹具的顶部。

3. 将测试块放在CMM工作台上，以便测头可以轻松访问顶面和正面。

对于离线用户

1. 将圆柱夹具连接到带螺纹的底板夹具或CMM工作台本身。

2. 将 Hexagon 测试块连接到螺纹柱面夹具的顶部。

3. 将测试块放在CMM工作台上，以便测头可以轻松访问顶面和正面。

连接测头

将具有任何延伸部分的测头主体和接触测头的红宝石测尖连接到CMM垂直测量臂上。记下您使用的硬件组件，以便您可以稍后在PC-DMIS中定义测头。

• 如果您的CMM未开机，请继续执行“启动并回到CMM”主题。

• 如果您的CMM已开机，回到主页，并且您已启动PC-DMIS，请继续执行“创建新的测量例程”。
