定义直线

其次，您需要在零件的正面选择一条具有两个或更多测点的直线，位于棱的正下方。本教程使用两个测点。

直线特征的测点顺序非常重要。它确定了从第一点到第二点的直线方向。PC-DMIS使用这个方向信息来创建坐标轴系统。

红色箭头底座显示两个测点位置

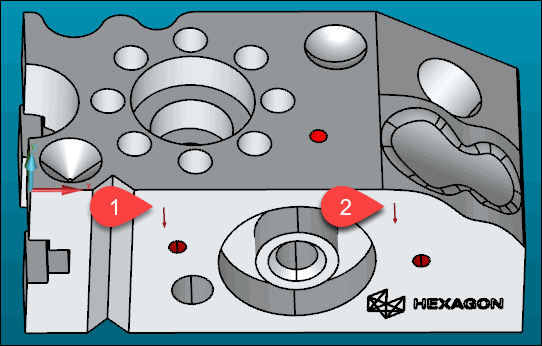

1. 在图形显示窗口的底部视图中，将指针移动到顶部棱下方。

2. 单击棱正下方零件正面的指针。

3. 在正面左侧进行采取第一个测点。

4. 在正面的第一个测点右边采取第二个测点。

5. 两次测点后按End键接受直线特征。

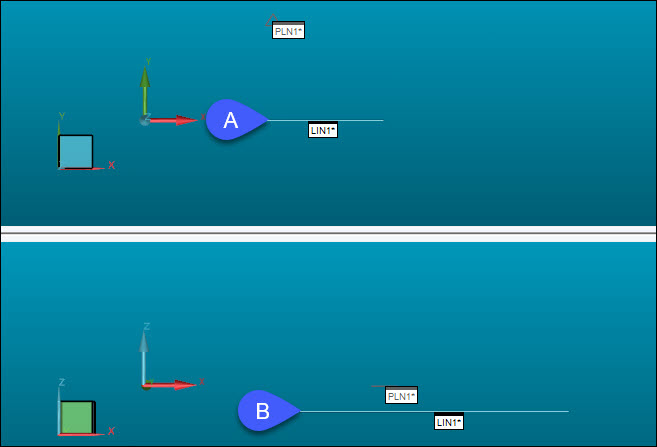

PC-DMIS显示一个特征ID（LIN1）并在图形显示窗口中绘制一条直线：

A - Z+ 视图中的直线特征

B - Y- 视图中的直线特征

PC-DMIS还会在编辑窗口中插入FEAT/LINE命令。
