对于本教程，您的测头需要支持这两个测头角度。它们必须进行校准：
T1A0B0
T1A90B-180
或者，您可以使用带测尖的星形测头，以测量零件的顶面和正面。如果您的机器上的测头可以执行其中任何一种，那么只需确保测头实用工具对话框（插入 | 硬件定义 |测头）中的测头与机器上的测头匹配。
请注意，本教程其余部分的说明假设您使用具有上述校准角度的测座的测头。

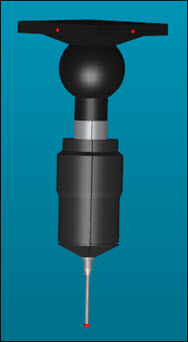

本教程使用经校准的PH10MQH可转位测头，在50 mm杆上带有2 mm的红宝测尖。这里的信息解释了如何选择或创建类似的测头。
您的测头定义必须具有这两个有效的测尖角度。它们必须进行校准：
本教程不包含测尖校准过程。如果您需要校准测尖，请参阅“设置和使用测尖”一章中的“校准测尖”主题。
如果测头实用程序对话框未打开，请选择插入 | 硬件定义 | 测头打开它。
使用测头实用程序对话框，您需要选择或创建一个类似的接触测头。
具有一些校准过的测尖的测头实用程序对话框
点击确定后，PC-DMIS将使用该测头来测量您的零件。
有关如何定义测头的更多信息，请参阅“设置和使用测头”一章中的“定义测头”。
要选择现有测头
使用测头实用工具对话框，选择测头文件列表的下拉箭头。
选择一个测头。它必须具有本主题顶部提到的两种校准的测尖。经过校准的测头文件在活动测尖列表中的测尖旁边没有星号。
选择测尖T1A0B0。
单击确定。
要创造新测头
使用测头实用程序对话框，按照下面的步骤进行操作。此过程可让您选择要使用的测头、任何延伸部分和测尖角度。测头描述区按字母顺序显示可用的测头选项。
从对话框顶部附近的测头文件框中，输入测头的名称。
从测头描述区域中选择语句：未定义测头。
从测头描述列表中选择所需的测头并按Enter键。

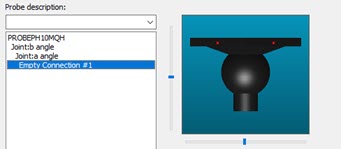

选择空连接 #1行，继续选择需要的测头零件，直至构建测头。
空连接 #1 行
已完成的测头必须具有本主题顶部提到的两种校准的测尖。
完成后，单击确定按钮保存您的测头并关闭测头实用程序对话框。PC-DMIS在指向该测头的编辑窗口中插入LOADPROBE命令。
从工具栏区域找到设置工具栏，然后查看测尖列表。定义的测尖也出现在那里。
您必须连接至 Internet，才能观看此视频。
您还可以单击向导工具栏上的测头向导图标（）访问测头向导并以此方式定义您的测头。测头向导可帮助您使用更简单的界面定义测头。
一旦您拥有了带上述校准过测尖的测头，下一步将定义测量哪些坐标系的特征。
转到下一步：“定义坐标系特征”
