温度计

您可以建立一个温度计命令，读取 X轴光栅尺、Y轴光栅尺、Z轴光栅尺和零件温度，无须执行温度补偿。

温度计命令

您可以建立一个温度计命令，读取 X轴光栅尺、Y轴光栅尺、Z轴光栅尺和零件温度。

如需创建温度计命令：

1. 选择插入 | 量规 | 温度以打开温度对话框。

2. 完成属性选项卡和报告选项卡。

属性选项卡

使用属性选项卡设置 ID、传感器编号和其他参数。

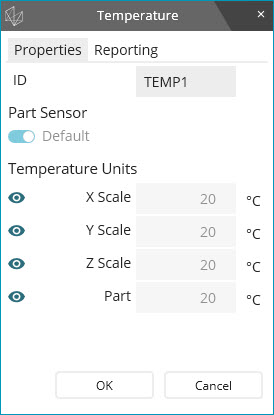

属性选项卡 - 温度对话框

ID 框 - 键入温度计命令的 ID。

零件传感器选项 - 通常，机器只配备单部件温度传感器。该传感器显示为默认值。无法取消此传感器的选择。如果您的机器配备有多部件传感器，则会显示在该区域。例如：

零件传感器区域

选择连接到被测量部件的传感器。确保选择正确的传感器编号。如果选择多个传感器，PC-DMIS 将使用两个测量值的平均值。

温度单位区域 - X轴光栅尺、Y轴光栅尺、Z轴光栅尺和零件框显示当前测量的温度。您不能更改值。温度单位和默认传感器编号在编辑 | 首选项 | 温度补偿设置中。

以尺寸显示/以尺寸隐藏 - 此按钮显示（）或隐藏（）命令中的温度单位。您需要显示至少一个温度单位或轴。

OK 按钮 - 要保存设置并将温度计命令插入编辑窗口，请单击 OK。

单击取消按钮 - 关闭对话框，而不应用任何更改，单击取消。

报告标签页

使用报告选项卡设置公差和报告输出的类型。

报告选项卡 - 温度对话框

公差区域：

• 正框 - 键入加号。您可以更改每个轴和/或零件的公差。

• 负框 - 键入负公差值。

• 标称值框 - 键入标称值。默认温度值是 20°C。

相同的标称值和公差值适用于轴光栅尺和零件温度。

如有必要，您可以在编辑窗口中更改每个轴和/或零件的标称温度和公差。

报告和统计区域 - 在列表中，选择如何在执行命令时选择如何发送输出命令：

• STATS - 将输出值发送到统计文件。

• REPORT – 将输出值发送至检查报告。

• BOTH – 将输出值发送至检查报告和统计文件。

• NONE – 不发送任何输出值。

“编辑”窗口

编辑窗口将该命令显示为尺寸。

其显示在摘要模式中，如下所示：

摘要模式

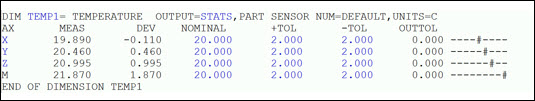

其显示在命令模式中，如下所示：

命令模式

根据测量例程中的格式声明显示该命令。

如果控制器仅配备单部件温度传感器，则“编辑”窗口中将显示 PART SENSOR NUM 字段。如果您的控制器配备了多部件传感器，并且在温度对话框中的零件传感器区域中选择了零件传感器编号，则编号将显示在“编辑”窗口中。

表达式

温度计命令支持表达式，如下例所示：

ASSIGN/V1=READTEMP1.M.Meas

建立表达式：

1. 在编辑窗口的 ASSIGN 语句上按 F2 键打开表达式生成器对话框。

2. 在表达式元素类型列表中选择“温度”。测量例程中的所有温度计命令显示在 ID 列表中。

3. 在扩展件中，选择 X、Y、Z 或 M（零件）的温度。根据需要进行选择以构建适当的表达式。

4. 从第二个扩展名列表中，选择要存储的值的类型，例如偏差、最大值、测量值等。

有关表达式的详细信息，请参阅“使用表达式和变量”。有关“表达式生成器”对话框的详细信息，请参阅“使用表达式生成器建立表达式”。

温度补偿标注

温度补偿命令可以报告您正在使用的轴光栅尺和零件的温度进行补偿。有关详细信息，请参阅“温度补偿标注”。

脱机模式和非 Hexagon CMM

脱机模式下无法读取温度。因此，在脱机模式下，测量值显示为 20°C。

类似地，如果连接的机器的控制器不支持定义和读取温度传感器，则温度显示为 20°C。
