定义测量机

如果在离线模式下使用PC-DMIS，则插入 | 硬件定义 | 测量机菜单项将显示加载虚拟测量机对话框。

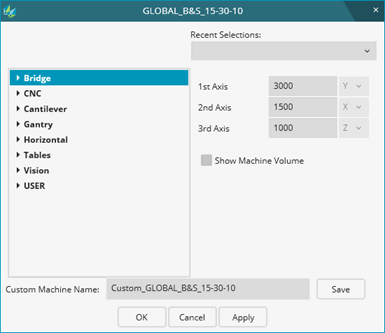

打开虚拟测量机对话框

通过该对话框，可在程序模式下选择或创建虚拟测量机或虚拟工作台，该测量机可显示在“图形显示”窗口中并随测头和零件模型同时活动。

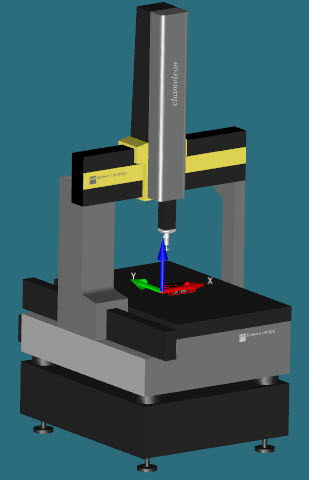

样本虚拟测量机

如果您同时在图形显示窗口中导入零件模型和机器模型，并且没有做特别的手动机器旋转或偏置的设置，PC-DMIS将自动把零件模型放置在机器模型的台面上。

如果您在设置选项对话框零件/机器标签页中设置了手动x,y,z偏置或旋转，您需要使用该标签页的自动定位按钮将零件模型放到机器台面上。有关自动定位按钮的详细信息，请参见“设置首选项: 简介”章节中“零件设置区域”主题。

您可能不想显示一个完整的虚拟机，而只能显示一个虚拟表（或 CMM 基板）。您可以从机器列表中的工作台类别中选择一个选项。

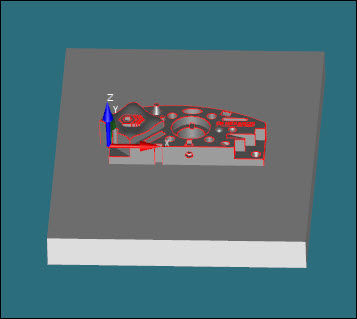

虚拟工作台示例

样本虚拟工作台

虚拟工作台来自 TablesOnly.dat 文件中定义的工作台列表。您可以修改 .dat 文件以包含与您需要的工作台匹配的工作台。
