评价角度

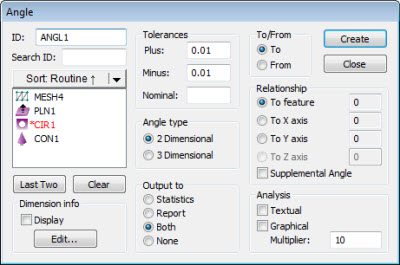

“评价角度”对话框

插入 | 尺寸 | 角度菜单项可计算选定功能和第二选定功能或坐标轴之间的角度。

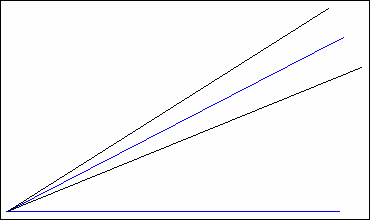

测定值是一个角度（蓝色）。角度公差带为另外角度（黑色）。

对于 2D 角度类型，PC-DMIS 在当前工作面投影矢量。它会计算从第一特征到第二特征或轴的角度。

如果计算的角度为逆时针方向，PC-DMIS 将给出正角。如果计算的角度为顺时针方向，PC-DMIS 将给出负角。

To 和 From 选项决定计算方向和产生的标志（正角或负角）：

• 如果选择了 To，PC-DMIS 将计算从特征 1 到特征 2（或选定的轴）的角度。

• 如果选择了 From，PC-DMIS 将计算从特征 2 （或选定的轴）到特征 1的角度。

默认情况下，PC-DMIS 使用从特征 1 至特征 2（或选定轴）的角度。如果需要补偿角（180 度 - 角），可在补偿角框中进行标记。

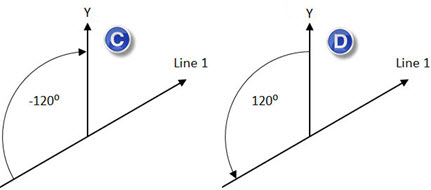

参见下例：

如果选择了这些特征（或特征类型），PC-DMIS 将逆时针旋转曲面法矢量 90 度以表示沿曲面矢量：

• 平面

• 带宽度的 2D 功能

• 带宽度的 3D 功能

参见下例：
