厚度计

厚度计命令计算并报告2D厚度和量具位置。

厚度计命令需要主要和次要特征，因为PC-DMIS通过穿透垂直于主要特征量具点的次要特征来确定厚度。创建“厚度计”命令时，软件仅显示厚度计对话框中要选择的有效特征。

厚度计命令仅支持以下特征类型：

您可以任意组合使用线性扫描和2D轮廓。但是，您只能单独使用“厚度”扫描，因为它包含两个曲面的数据。

要创建厚度计命令：

  1. 创建主要和次要特征。

  2. 选择插入| 量规 | 厚度打开厚度计对话框。

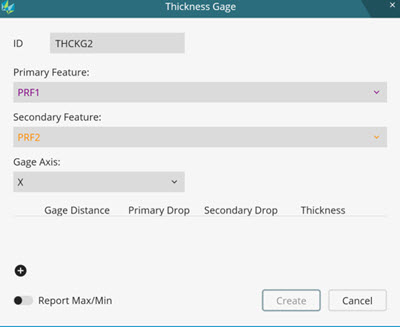

厚度计对话框

您还可以从快速测量工具栏（视图 | 工具栏 | 快速测量）访问厚度计对话框。单击量规下拉箭头，然后单击厚度计 按钮。



  1. 从相应的主要特征和次要特征列表中选择主要和次要特征。软件根据当前坐标系的曲面或切割向量填充列表项。

  2. 选择量规轴并定义您的兴趣点（POI）。有关详细信息，请参阅“兴趣点（POI）定义和报告”。

  3. 要将厚度计添加到报告中，请单击报告最大/最小按钮。

  4. 单击创建以创建厚度计。

创建“厚度计”命令后，软件会在“编辑”窗口中为命令添加所选尺寸：

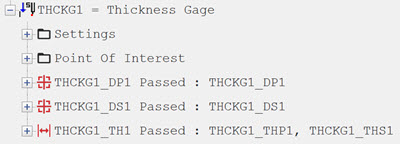

“编辑”窗口中的“厚度计”命令示例

PC-DMIS将厚度计命令创建的尺寸视为命令的内部尺寸。因此，您无法在“编辑”窗口中删除或剪切并粘贴它们。

当光标位于内部尺寸上时，可以按F9键显示厚度计对话框。

PC-DMIS将厚度计命令生成的特征视为内部命令。因此，您可以将其用在坐标系、构建、尺寸和分配中。

更多信息：

兴趣点（POI）定义和报告
