同步公差

还需同步考量许多几何公差。例如，当位置和 / 或轮廓公差参考同一部分约束基准参考坐标系时，通常应同步考量这两个公差。有关更多详细信息，请参见以下标准：

您负责选择要同步考量的几何公差。为此，为每个同步几何公差集创建同步公差命令。

定义同步公差

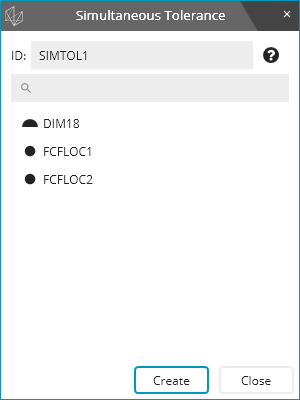

  1. 从菜单中选择插入 | 尺寸 | 同步公差，打开同步公差对话框：

  1. 如果需要，修改尺寸 ID。

  2. 选择属于同步公差的几何公差命令。

  3. 选择几何公差命令后，该列表会自动筛选，这样您只能看到具有与所选的第一个公差命令的基准参考坐标系相同的尺寸。

命令模式语法

在“编辑”窗口中，命令模式语法如下所示：

SIMTOL2 =SIMULTANEOUS_TOLERANCE/FCFLOC2,FCFLOC5,FCFPROF12,,

正如在对话框中的那样，“编辑”窗口中的唯一控件适用于尺寸 ID 以及属于同步公差的几何公差命令。

行为

将同步公差命令作为注释或指令进行考量。如果执行，没有响应。它也不会出现在报告中。但是，同步公差命令会更改几何公差的评定方式。

执行过程中，几何公差命令知道其属于同步公差命令。它们还知道其他哪些几何公差命令也是同步公差命令的一部分。若已测量所有同步公差的所有输入（以便公差评定准备就绪），将会进行同步计算。若未测量所有输入特征，则公差无法准备好进行评定。在此情况下，PC-DMIS 会在同步集的所有几何公差命令中暂时显示“等待评定”消息。该消息会标识导致延迟的几何公差以及所有未测量的特征。您的报告也暂时显示“正在等待”，而不是测量值。一旦测量了所有输入功能，PC-DMIS 就会更新“编辑”窗口并报告测量值。

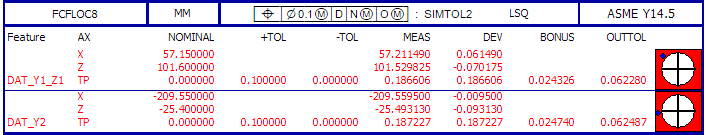

属于同步集的公差的报告如下所示：

该报告与其他几何公差基本相同。如无同步公差，PC-DMIS 会在报告中的相同的位置显示标签。通过标签标题的文本，您可以知道是否同步考量了公差。例如，在上图中，SIMTOL2 是该文本。它指示几何公差命令所属的同步公差命令。

PC-DMIS 不会同步考量复合位置或轮廓公差的下段。上段与其他公差命令同步，但 PC-DMIS 考量与其他因素无关的下段。

测量例程构建建议

测量例程无需任何特殊结构就能使用同步公差。但要注意，在执行过程中，如果 PC-DMIS 尚未测量某些特征，在同步集中执行第一个几何公差时，会显示“正在等待”临时消息。

避免出现“正在等待”临时消息的最简单方法是先测量所有特征，然后在所有特征之后放置所有公差。这样可确保所有公差准备好进行评定，并且永远不会收到“正在等待”消息。

如果通过几何公差命令使用表达式，尽量晚一点将表达式放在例程中，这样就不会收到“正在等待”结果。

与过去实践比较

PC-DMIS 2020 R2 引入了同步公差 (SIMULTANEOUS_TOLERANCE) 命令。此命令使用新的几何公差命令。在此之前，PC-DMIS 有同步评定 (SIMULTANEOUS_EVALUATION) 命令。该命令使用 XactMeasure 命令。新的同步公差命令的运行方式不同于评定命令：

同步评定
（2020 R1 及早期版本的行为）

同步公差
（2020 R2 及更高版本的行为）

XactMeasure 公差未选中执行（在命令模式“编辑”窗口中显示为蓝色）。

几何公差选中执行（在命令模式“编辑”窗口中显示为白色）。

XactMeasure 公差在报告中无内容。

几何公差照常报告，报告中的小注释指出，这些公差属于同步集。

同步评定表格中有同步集中所有公差的所有结果。

同步公差在报告中未生成任何内容

迁移

如果从 2020 R1 或早期版本中打开程序，PC-DMIS 将执行以下操作：

有关迁移的更多信息，请参见“从 XactMeasure 迁移”。
