激光自动特征具有水平和垂直剪裁区域。首先评估剪裁区域内的所有扫描点。
对于 2D 特征（圆和槽），此设置将每个扫描点的估计法线与特征理论“表面法线”进行比较。

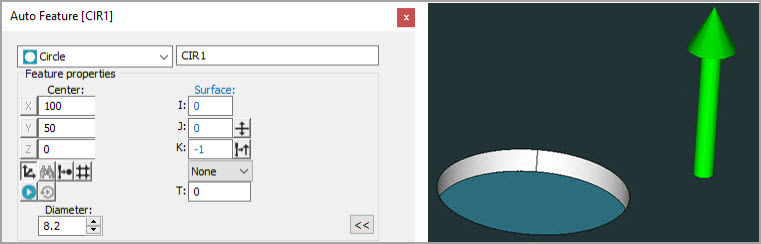

(A) - 曲面矢量
在测量特征时，不包括落在该角度之外带有矢量的点。
应用于 2D 激光自动圆特征的最大入射角示例
在从两侧扫描的钣金零件上，建立激光自动圆。
特征撷取 - 垂直剪裁区域被设置为包括零件偏差，在这种情况下大于钣金厚度。

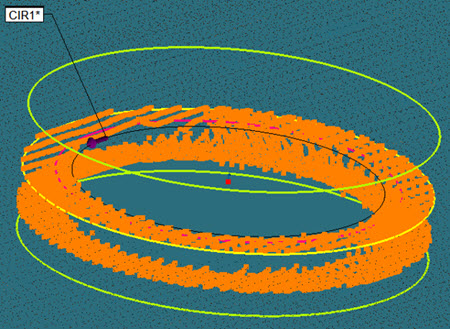

在该视图中，不使用最大入射角：
由于不考虑扫描点的法线，因此抽取的圆使用来自零件两侧的数据。

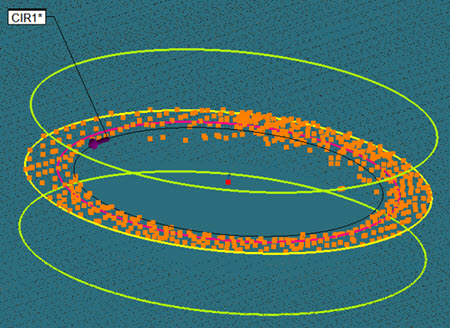

在该视图中，使用 75 度的最大入射角：
将剪裁区中每个点的估计法线与激光自动圆、表面理论向量进行比较。在测量特征时，不包括落在该角度之外带有矢量的点。
应用于 2D 激光自动圆特征的
