3D 特征使用最大入射角

激光自动特征具有水平和垂直剪裁区域。首先评估剪裁区域内的所有扫描点。

对于 3D 特征（曲面点、平面、圆柱、圆锥和球体），此设定将每个扫描点的估计法线与特征理论“表面法线”进行比较，或若使用 CAD 模型，则与 CAD 曲面向量进行比较。

在从两侧扫描的薄钣金零件上，建立激光自动曲面点。

特征撷取 - 垂直剪裁区域被设置为包括零件偏差，在这种情况下大于钣金厚度。

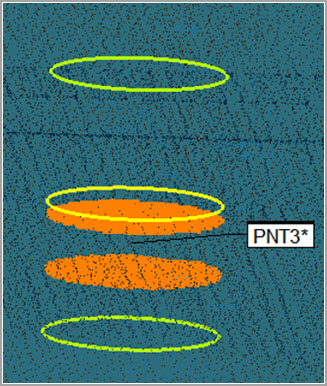

在该视图中，扫描不使用最大入射角：

由于不考虑扫描点的法线，因此抽取的点使用来自零件两侧的数据。

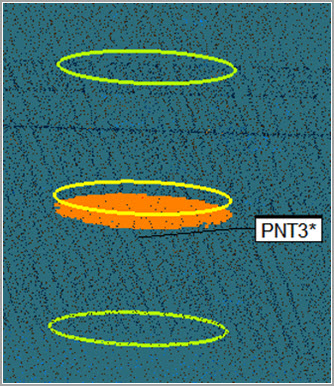

在该视图中，扫描不使用 60 度的最大入射角：

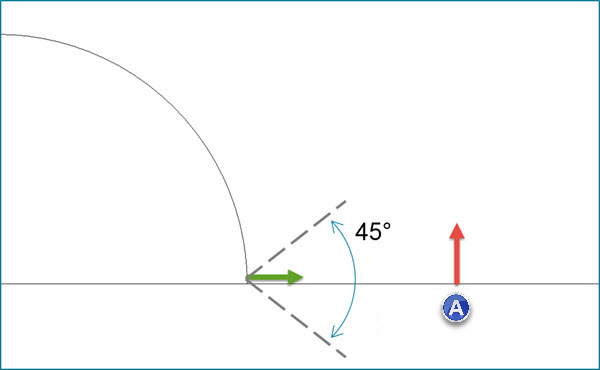

软件将剪裁区中每个点的估计法线与激光自动曲面点、表面理论法线进行比较。在测量特征时，不包括落在该角度之外的点。

激光抽取球体以前需要另外的步骤，并手动选取以排除相邻曲面。

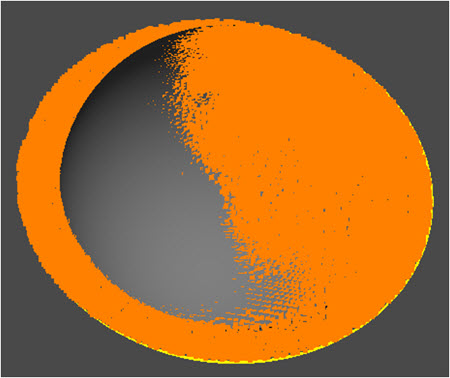

在该视图中，不使用最大入射角：

来自相邻平面的数据用于球体计算。

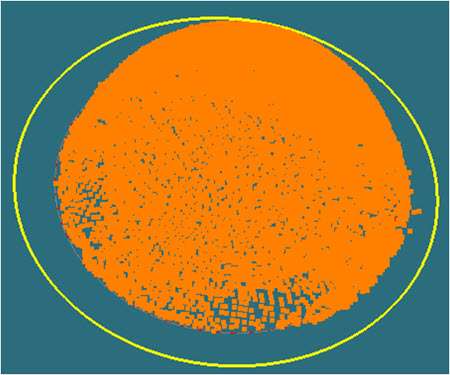

在该视图中，使用 60 度的最大入射角：

包括几个偏离点。

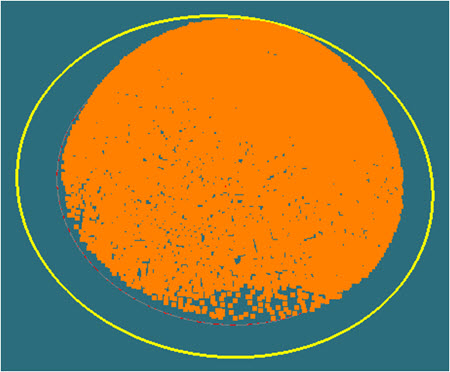

在该视图中，使用 45 度的最大入射角：

在最后的示例中，极好地表示了实际球体数据。
