您可以测量激光自动圆的部分。在以下情况下，您可能需要测量一个圆的一部分：
起始角和终止角已在CAD模型上定义。
在CAD模型上定义了一个完整的圆，但是实际的点云数据不一致。
起始角和终止角可能在CAD模型上定义错误。
这些是可用于测量部分的特征和参数：
只需单击CAD模型，即可使PC-DMIS了解起始角和终止角。
定义起始角和终止角。您可以在自动特征对话框的测量属性区域的起始角和终止角框中键入角度。有关这些框的更多信息，请参见“圆特定参数”。
编辑激光自动圆的所有特征，包括方向（顺时针或逆时针）。有关更多信息，请参见“圆特定参数”。
代表整个零件的点云可能包含数百万个点。PC-DMIS将所有参数传递到隔离例程。隔离例程是一段代码，用于创建给定点云的子集。水平和垂直裁剪参数限制了子集。然后，PC-DMIS从该子集中提取几何元素。这比从整个点云提取更轻松、更快捷。
命令模式示例
这是命令模式下“编辑”窗口的示例：
CIR_PARA_1 =特征/激光/圆/默认,笛卡尔坐标,IN,最小_二乘法
理论/<-26,51.094,-11.344>,<-1,0,0>,4
实际/<-26.013,50.113,-11.55>,<-0.9578033,0.0757769,-0.2772556>,2.177
目标/<-26,51.094,-11.344>,<-1,0,0>
深度=0,起始角=200,终止角=340
角度 矢量=<0,0,1>
方向=CCW
显示特征参数=是
曲面 = 厚度_无,0
相对测量=无,无,无
图形分析=是,0.5,0.01,0.01
显示_激光_参数=是
参考ID=COP1
水平剪辑=2,垂直剪辑=1
环带=开,内部偏移=0.5,外部偏移=1.5
离群删除=关
删除法线外的点=关
概要模式示例
这是摘要模式下“编辑”窗口的示例：
特征/激光/圆/默认,笛卡尔坐标,IN,最小_二乘法
理论/<-26,51.094,-11.344>,<-1,0,0>,4
实际/<-26.013,50.113,-11.55>,<-0.9578033,0.0757769,-0.2772556>,2.177
目标/<-26,51.094,-11.344>,<-1,0,0>
深度=0,起始角=200,终止角=340
角度 矢量=<0,0,1>
方向=CCW
CAD选择示例
这是自动特征对话框、CAD模型和“编辑”窗口的示例：

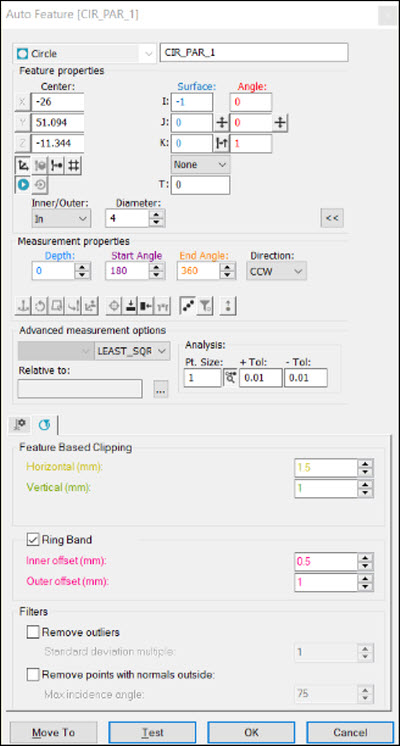

自动特征对话框

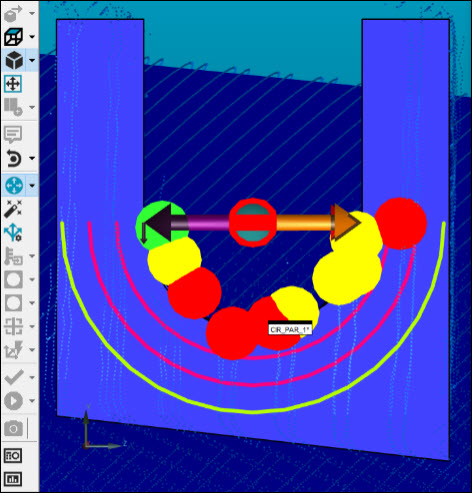

CAD模型

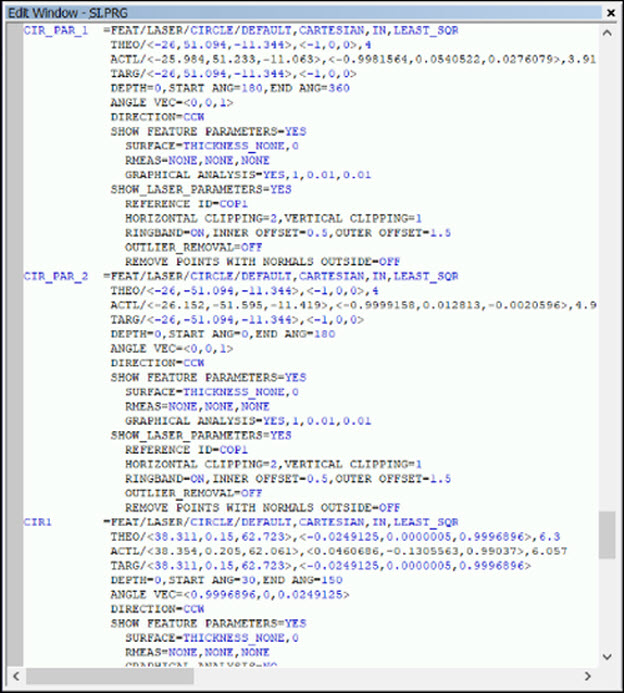

编辑窗口
零件差异示例
这是用于删除零件差异的自动特征对话框、CAD模型和“编辑”窗口的示例：

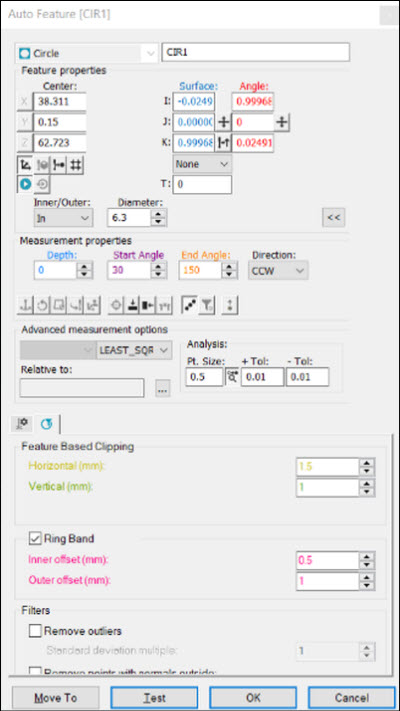

自动特征对话框

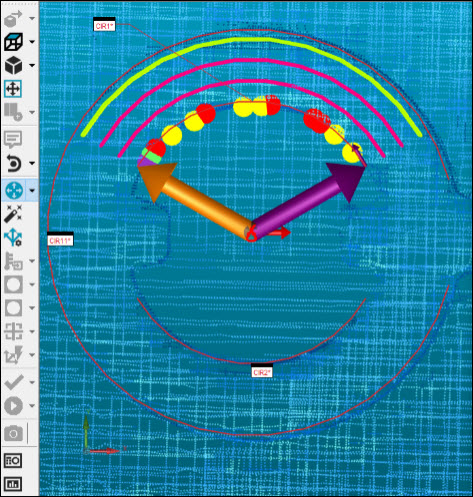

CAD模型

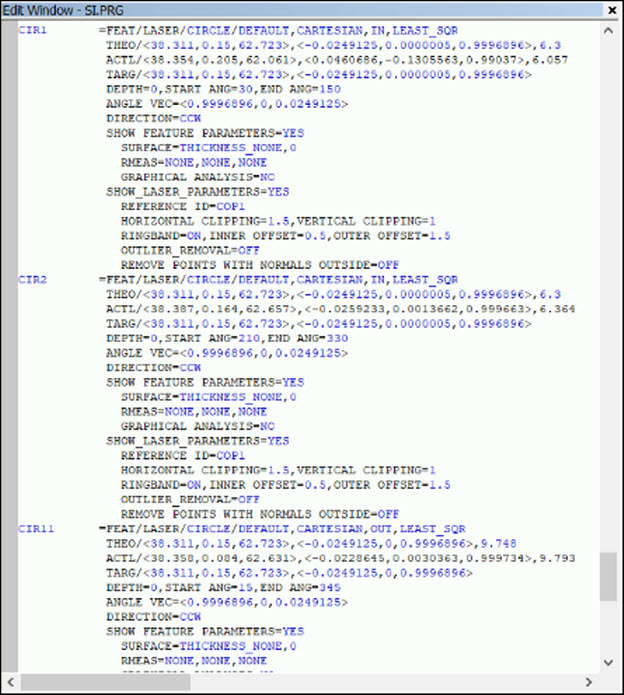

编辑窗口
