当出现以下情况下，软件提取卡尺量规的标称起点、终点和所测量的起点、终点：
您创建卡尺：
您执行测量例程的卡尺
软件使用起点和终点以计算中点。然后将中点投影到选定的轴。
这些点不是编辑窗口中的单个特征。它们是卡尺量规的内部组件。
起点、中点和终点在尺寸、构造和坐标系对话框中自动显示为构造的偏移点。您可以对点标出尺寸并以最佳拟合坐标系进行使用，例如，在对准具有多余材料的铸件时。
以下示例显示了创建特征和对齐方式时卡尺的起点、中点和终点之各种用途：

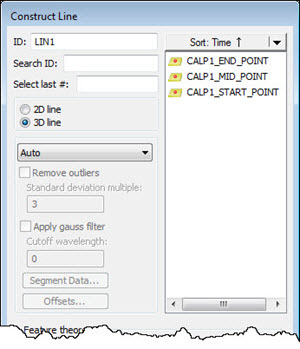

创建构造特征时的起点、中点和终点选项的示例
创建“特征位置尺寸”时的起点、中点和终点选项的示例

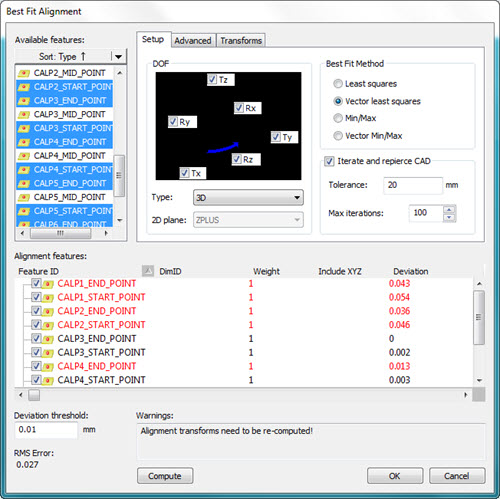

创建坐标系时的起点、中点和终点选项的示例
此示例显示了在定义卡尺特征时使用“约束和偏移”方法：

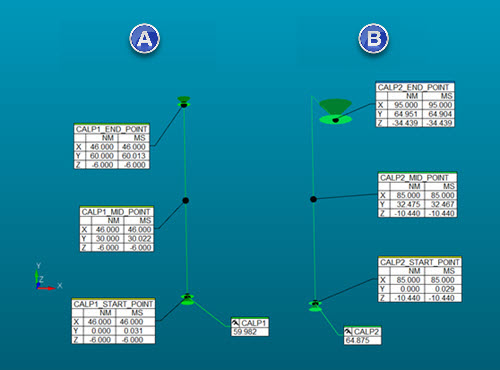

使用约束方法（左）和偏移方法（右）的卡尺点示例
(A) - 卡尺 1 终点限制为 Y 轴
(B) - 卡尺 2 终点偏移至 Y 轴
